Raccord multicouche à sertir

Une large gamme de raccords à sertir multicouche | Compatible avec les mâchoires de profils TH - H - U | Diamètres 16 / 20 / 26 / 32 mm | Pour les installations de plomberie sanitaire ou de chauffage en multicouche

Les avantages de la gamme Waterout

raccords multicouche profils TH

Compatibilité avec les profils TH, H et U

Les bagues de sertissage présentes sur chaque embout sont multi-profils : elles peuvent donc être serties avec des mâchoires de profils TH, H et U, les profils les plus répandus dans le milieu professionnel. Cette compatibilité avec les profils les plus courants sur le marché rend possible l’utilisation de nombreuses pinces à sertir.

raccords à sertir avec fenetre de controle

4 fenêtres de contrôle pour vérifier le bon sertissage du raccord

Un anneau en HDPE est présent sur chaque embout pour maintenir fermement la douille en inox destinée à être sertie. Quatre fenêtres de contrôle sont réparties équitablement autour de cet anneau, ce qui permet d’en avoir toujours au moins une dans son champ de vision, quel que soit le positionnement du raccord. Ces fenêtres permettent de vérifier, avant d’effectuer le sertissage, que le tube Multicouche est bien inséré jusqu’en butée. Les risques d’erreur sont ainsi réduits et le sertissage peut être réalisé sans crainte.

raccords à sertir multicouche protection électrolyse

Une protection contre l’électrolyse

L’anneau en HDPE offre également une protection contre l’électrolyse en évitant que la couche en aluminium du tube soit en contact direct avec le laiton du raccord. En effet, lorsque deux métaux sont au contact l’un de l’autre et sont plongés dans un liquide conducteur, le métal le moins noble (le laiton) est sujet à une corrosion galvanique qui peut, à long terme, endommager les canalisations. Les raccords à sertir Waterout ne sont pas soumis à ce type de risque, grâce à l’anneau en HDPE qui forme une barrière protectrice.

raccords à sertir multicouche avec joints epdm sur insert en laiton

Etanchéité parfaite grâce aux 2 Joints en EPDM sur chaque insert

Le Multicouche étant un matériau assez rigide, il se déforme plus difficilement qu’un matériau flexible comme le PER. Par conséquent, deux joints en EPDM ont été ajoutés sur la tétine afin d’assurer une étanchéité sans faille une fois le raccord serti.

raccords multicouche à sertir avec agrément cstb

Raccords à sertir dotés d’un certificat NF

Délivrée à l'issue de tests avancés par un organisme garant du respect des normes, cette certification permet de valider la qualité et la fiabilité des raccords et des tubes de même marque. Les tubes et raccords détenteurs d’un certificat NF (Norme Française), délivré par l'AFNOR, respectent la règlementation concernant les circuits d’eau potable, aussi bien dans leur conception que dans leur mise en œuvre.

raccord multicouche serti avec une pince à sertir

Raccordement fiable sans soudure

Le sertissage des raccords Multicouche est une technique de raccordement sûre qui ne nécessite pas de soudure, contrairement au cuivre qui requiert des compétences particulières pour une mise en œuvre réussie. Utilisée par les professionnels de la plomberie, cette technologie garantit un raccordement indémontable dont la fiabilité n’est plus à prouver.

large gamme de raccords à sertir multicouche en vente sur waterout.fr

Une large gamme de raccords à sertir pour satisfaire tous les besoins

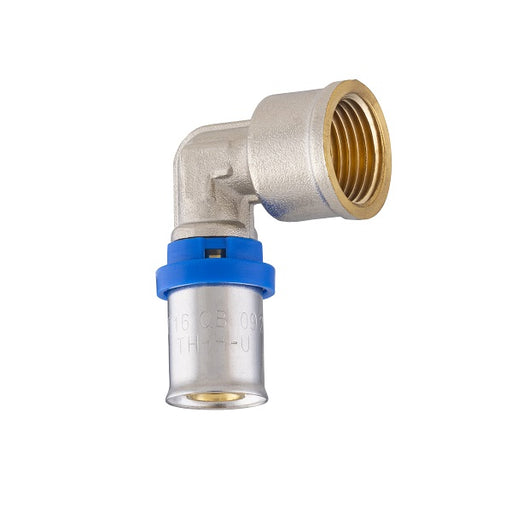

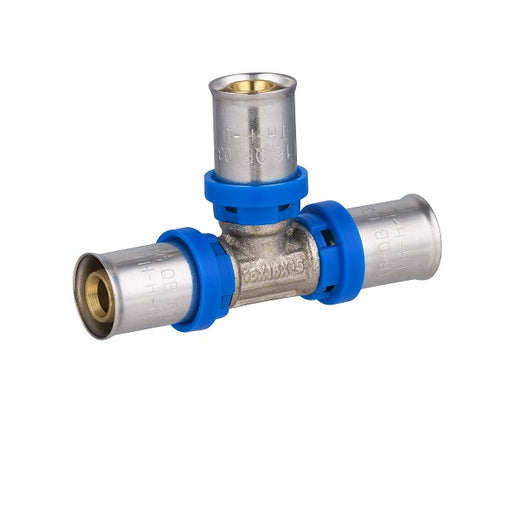

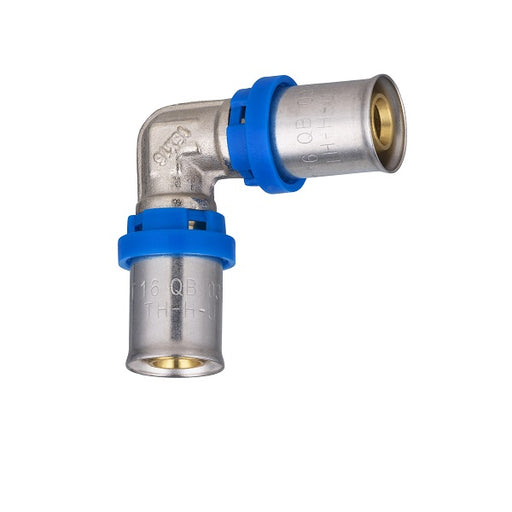

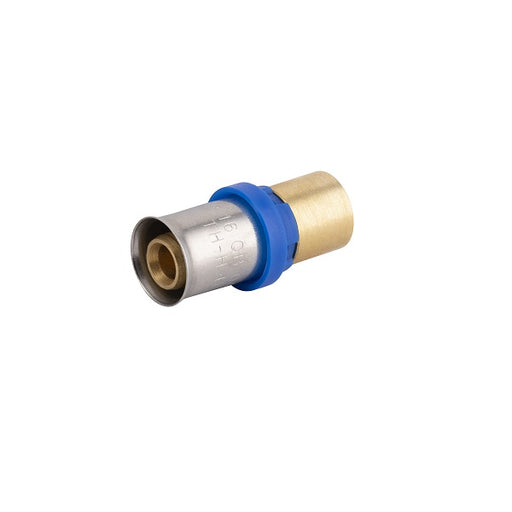

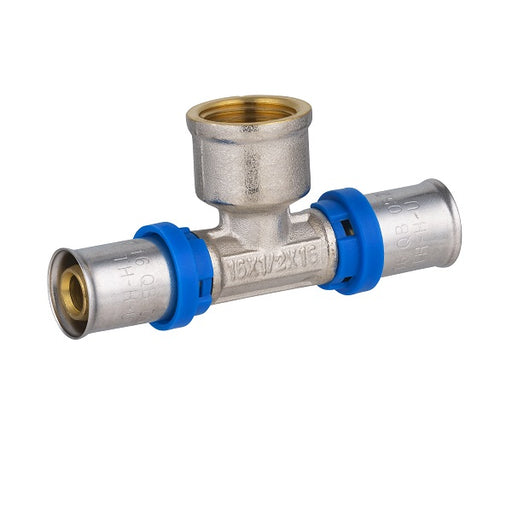

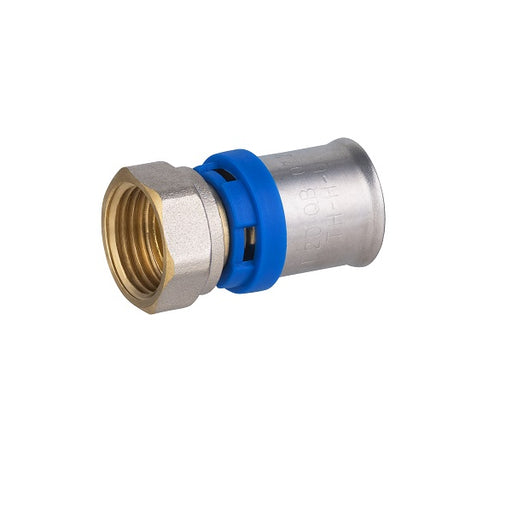

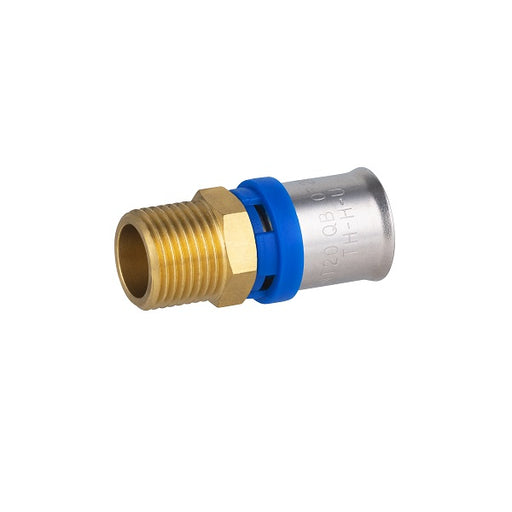

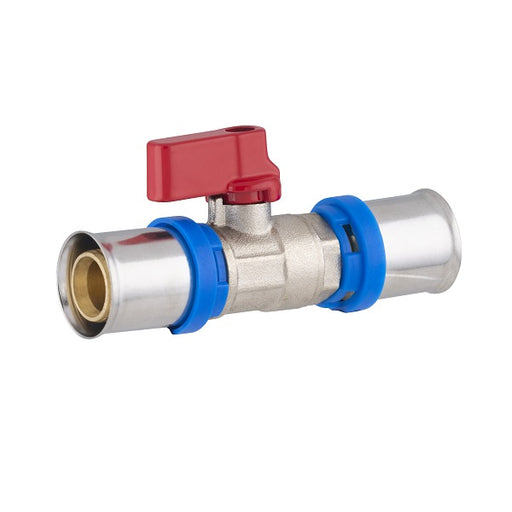

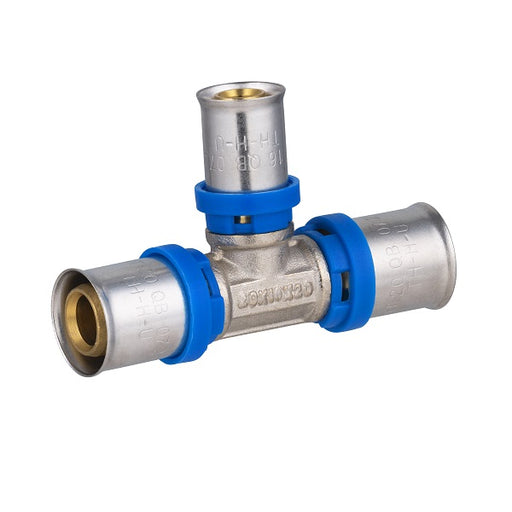

La gamme de raccords multicouche à sertir en vente sur waterout.fr répond à tous les besoins d’un chantier de plomberie en proposant des raccords mâles ou femelles, des tés, des coudes mâles ou femelles, des coudes égaux, des jonctions égales ou réduites ainsi que des vannes d’arrêt. Associés à la gamme complète de tubes et accessoires Multicouche Waterout, ils couvrent tous les besoins sur un chantier de plomberie, que l’on soit bricoleur averti ou professionnel aguerri.

Formez-vous avec nos guides détaillés

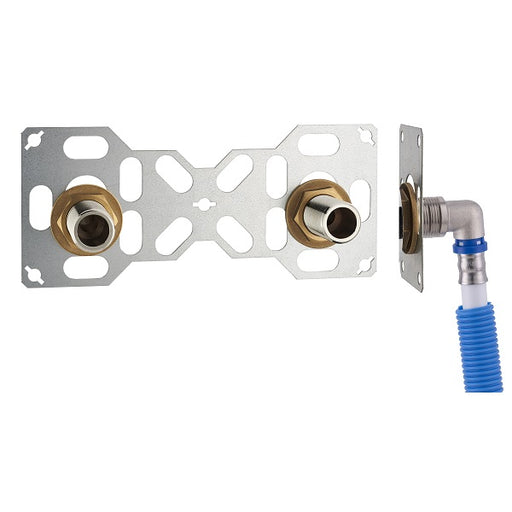

fixation tube multicouche sur cloison
fixation tube multicouche sur cloison
fixation tube multicouche sur cloison

Raccords Multicouche à sertir : nos réponses à vos questions

Qu’est-ce que le sertissage du Multicouche ?

Le sertissage des raccords Multicouche se réalise très simplement : cela consiste à enfoncer dans le tube Multicouche la partie du raccord appelée « insert » ou « tétine », de façon à ce que le tube soit emprisonné entre la tétine en laiton, à l'intérieur, et la bague en inox, à l'extérieur. Puis, à l’aide d’une pince à sertir adaptée, la bague en inox est écrasée afin de comprimer le tube contre l’insert.

De quel outillage dois-je m’équiper pour sertir des raccords Multicouche ?

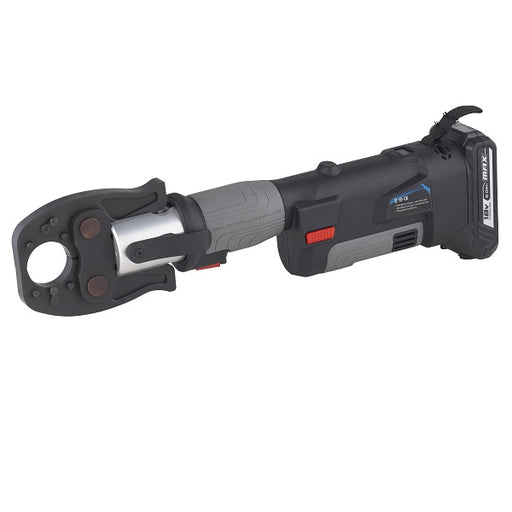

Pour effectuer le sertissage d’un raccord Multicouche, il est nécessaire de s’équiper d’une pince à sertir. Il en existe différents modèles : la pince à sertir Multicouche manuelle, économique et fiable, ainsi que la pince à sertir électrique, offrant un plus grand confort d’utilisation. Quelle que soit la pince choisie, il convient de s’assurer qu'elle peut accueillir des mâchoires ou inserts identiques aux profils pour lesquels le raccord a été conçu : un raccord à sertir prévu pour un profil TH, par exemple, doit impérativement être serti avec des mâchoires de profil TH également.

Quelle pince à sertir acheter ?

De nombreuses pinces à sertir existent sur le marché mais toutes ne se valent pas. Pour faire le bon choix, nous vous conseillons de choisir une pince qui répond aux critères suivants : une grande maniabilité, un calibrage possible de la mâchoire, une compatibilité avec les profils les plus courants (non spécifiques à un fabricant de raccords) et un encombrement et un poids limités.

Comment choisir le bon mors pour sertir du Multicouche ?

Il est important de bien consulter les spécifications techniques des raccords à sertir que vous choisirez. Chaque fabricant précise (généralement au moyen d’un marquage sur la bague en inox) quels sont les profils compatibles avec ses raccords.

Qu’est-ce qu’un profil TH ?

Un des profils les plus utilisés et les plus répandus sur le marché de la plomberie est le profil TH, aussi bien employé pour sertir des raccords PER que des raccords Multicouche. Il est composé de deux empreintes plus larges que la plupart des autres profils et idéalement positionnées. Acheter des raccords à sertir compatibles avec des mâchoires TH est un excellent choix puisque leur sertissage peut s'effectuer avec de nombreux modèles de pinces.

Avec quels profils les raccords à sertir Waterout sont-ils compatibles ?

Les raccords à sertir vendus sur notre site sont compatibles avec des profils TH, H et U pour les raccords de diamètre 16 et 20 mm. Les raccords de diamètre 26 mm sont compatibles avec les profils TH et H uniquement (ne pas sertir avec des profils U).

Comment préparer les tubes Multicouche avant le sertissage ?

Plusieurs étapes sont requises pour préparer correctement le sertissage d’un tube Multicouche. En premier lieu, il est nécessaire d’effectuer une coupe droite du tube. Les coupes en biais peuvent engendrer une étanchéité défaillante. Puis, il est indispensable de calibrer le tube afin de lui redonner une forme parfaitement arrondie (la coupe entraine souvent un léger écrasement qui empêche la bonne insertion du raccord dans le tube). Enfin, il convient d’ébavurer le tube Multicouche à l’intérieur et à l’extérieur afin de lisser les arêtes saillantes : le chanfreinage facilite l’insertion du raccord dans le tube et évite d’endommager les joints toriques présents sur la tétine.

Avec quelles marques de tubes Multicouche les raccords à sertir Waterout sont-ils compatibles ?

Techniquement, rien n’empêche un raccord à sertir vendu sur Waterout.fr d’être utilisé avec un tube provenant d’un autre distributeur. Cependant, les raccords et les tubes sont conçus conjointement afin d’être 100% compatibles. Et cette compatibilité est certifiée par un agrément technique du CSTB. Cela est valable pour chaque fabricant. Ainsi, il est recommandé de toujours choisir des raccords et des tubes Multicouche de même marque. Cela évite les mauvaises surprises lors du raccordement (l’épaisseur des tubes Multicouche peut varier légèrement d’un fabricant à un autre, de même que le diamètre des inserts sur chaque raccord). En cas de dégât des eaux, les assurances peuvent refuser toute indemnisation si les raccords mis en cause ont été installés avec des tubes dont la compatibilité n’a pas été certifiée au préalable. Il est donc recommandé de choisir des raccords et des tubes Multicouche de même marque/fabricant.

Puis-je encastrer des raccords à sertir Multicouche ?

Les raccords à sertir Multicouche, parce qu’ils sont indémontables, peuvent être encastrés derrière des cloisons sans déroger à la règlementation en vigueur. Il est conseillé de les protéger de tout contact avec d’autres matériaux (béton, acier etc) pour éviter de les endommager en cas de friction.

Comment être sûr que le raccord est correctement serti ?

Il est important de vérifier certains points pour être certain que le sertissage du raccord a été réalisé convenablement : le tube Multicouche est bien visible à travers les fenêtres de contrôle du raccord, les stries sont suffisamment marquées et leur nombre est identique au nombre d’empreintes présentes sur la mâchoire.
