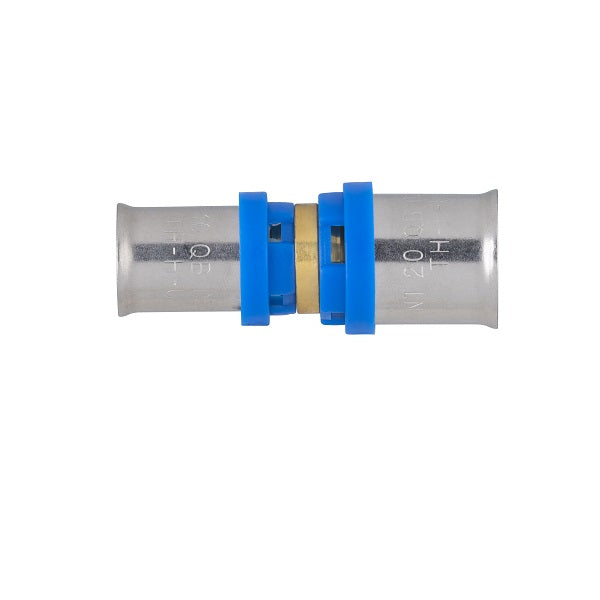

Raccord multicouche à sertir jonction réduite

Pour raccorder entre eux deux tubes multicouche de diamètres différents

Permet de prolonger une installation existante avec un diamètre réduit pour maintenir une pression constante tout au long du réseau

Raccord pour tube multicouche, les raccords à sertir de la marque Noyon Thiebault sont certifiés multi-profils, à raccorder avec une sertisseuse ou une pince à sertir manuelle avec des inserts TH, H, ou U, la bague bleue en HDPE permet de visualiser la bonne position du tube sur le raccord avant le sertissage

Raccordement à Sertir

A raccorder sur un tube multicouche par sertissage, en profils TH, H ou U

Double joint torique sur la tétine

Profils TH et H pour le diamètre 26

Réalisez vos raccordement avec un outillage à sertir équipé d'inserts en profils TH, H et U = couvre 90% de l'outillage en circulation

La Certification du sertissage conforme multi profils, mentionnée dans l'Avis Technique du CSTB, vous apporte souplesse et sérénité pour vos chantiers

Pour le diamètre 26 = Profils TH et H

Le sertissage des raccords multicouche se réalise en quelques étapes

Les raccords à sertir nécessite de s'équiper d'une sertisseuse pour une utilisation régulière et intensive, ou d'une pince à sertir manuelle pour un chantier unique, ou bien si la pose d’installations de plomberie chauffage sanitaire ne justifie pas un investissement conséquent dans votre activité professionnelle

+

Équipez vous d'un coupe tube adapté et d'un ébavureur calibreur pour garantir la bonne coupe et préparation du tube multicouche avant le raccordement

1- Réalisez une coupe droite sur le tube Multicouche à l'aide d'un coupe tube adapté

2- Ébavurez et calibrez le tube avec l'ébavureur calibreur

3- Positionnez le tube en butée sur le raccord, entre la tétine en laiton avec le double joint torique et la bague inox

Les ouvertures sur la bague de maintien bleue vous permettent de valider le positionnement du raccord sur le tube avant le sertissage

4- Placez la bague du raccord sur les inserts de la pince à sertir ou de la sertisseuse

5- Raccordé !

Raccord certifié norme NF

Certificat NF multicouche

L'AFNOR délivre ses certificats NF aux produits répondants aux plus hauts standards de qualité pour vos installations, en se basant sur ses essais en laboratoires, pour les raccords de plomberie, NF 545 = résistance à la pression, résistance aux coups de béliers et résistance aux chocs thermique

Domaine d'Application

Eau chaude et Eau froide sanitaire, réseaux de Chauffage

Classe 2 | Classe 4 | Classe 5

Conforme à la norme ISO 10508

Pression de Service et Résistance à la Température

Pour la Plomberie Sanitaire

Classe 2 = 10 bars de pression pour les installations eau chaude et eau froide sanitaire jusqu'à 95° Celsius

Une installation sanitaire domestique est habituellement alimentée à 3 bars de pression

La température de l'eau à la sortie du chauffe eau est habituellement située en 55° Celsius et 60° Celsius

Pour le Chauffage

Classe 4 = 10 bars de pression pour les installations de chauffage basse température et chauffage par le sol jusqu'à 100° Celsius

Classe 5 = 6 bars pour les radiateurs haute température =jusqu’à 100° Celsius

Raccord en laiton

Matériau durable, robuste, et recyclable à l'infini

Le laiton offre des avantages incomparables en termes de durabilité, il résiste à la corrosion, aux températures extrêmes et à la pression

Lors de la fabrication des raccords en laiton, tous les déchets générés sont recyclés à 100%, et valorisés auprès des transformateurs de métal afin de produire de nouveaux lots de matières premières, prêts à être usinés. Cela fait partie intégrante du process de fabrication des industries du laiton depuis toujours, et garanti une valorisation effective des déchets avec une filière stable, locale et existante depuis des décennies

100% Compatible Eau Potable

Raccords conformes à la réglementation en vigueur en France pour les matériaux en contact avec l'eau destinée à la consommation humaine

Schéma général du raccord

Tableau des dimensions utiles
