La station de traitement / filtration procure une double action sur la qualité de l'eau de votre réseau domestique. Elle est composée de deux porte-filtre logeant chacun une cartouche

1 cartouche anti calcaire fournie

1 cartouche anti impuretés fournie

1- Lutte contre le tartre

Le calcaire se forme par une association chimique d'ions positifs et d'ions négatifs lors du process de chauffe de l'eau, sa présence provoque de nombreux désagréments plus ou moins lourds

Le plus sensible se situe au niveau du chauffe-eau qui perd de son efficacité, sur-consomme l'énergie utilisée, et se détériore au fil du temps

Le calcaire endommage également tous les appareils sanitaires alimentés : lave linge, lave vaisselle, robinetteries et cafetière

Des dépôts se forme sur les surfaces en contact avec l'eau calcaire : les parois de douche et robinetteries demandent alors un entretien beaucoup plus régulier

La cartouche de polyphosphate empêche la formation de calcaire, protégeant ainsi le chauffe-eau et tous les appareils alimentés sur l'installation de plomberie

Livré avec 1 cartouche de polyphosphate

2- Lutte contre les impuretés

La cartouche en polypropylène bobiné filtre les impuretés jusqu'à 25 microns, protégeant ainsi la cartouche de polyphosphate, les appareils et canalisations en aval

Livré avec 1 cartouche de fil bobiné

By Pass

Le kit by pass fourni permet de maintenir l'alimentation en eau lorsque vous opérez le changement des cartouches

Filtre avec By Pass

Existe sans by-pass

Attestation de Conformité Sanitaire

ACS

Matériel fabriquée avec des matériaux répondant aux exigences de la certification ACS = Attestation de Conformité Sanitaire, garantissant la bonne qualité de l'eau provenant de votre robinetterie, délivrée par un laboratoire agréé par le ministère de la santé

Obligatoire en France pour tout produit en contact avec l'eau destinée à la consommation humaine

Le matériel de filtration et de traitement de la marque ORIA est 100% compatible avec la consommation humaine de l'eau

Tous les composants sont titulaires d'un ACS = Attestation de Conformité Sanitaire

Le polyphosphate utilisé est conforme à la norme NF EN-1208

Matériaux utilisés

Tête des filtres : ABS

Écrou des filtres : ABS

Bocaux : Polyester

Joints des filtres : Torique

Inserts de raccordement : Laiton

Cartouche anti impuretés : Polypropylène bobiné

Cartouche anti calcaire : Polyphosphate

Joints de raccordement : Fibre rouge

Raccords et vannes du by pass : Laiton

Flexible : Inox (écrous laiton)

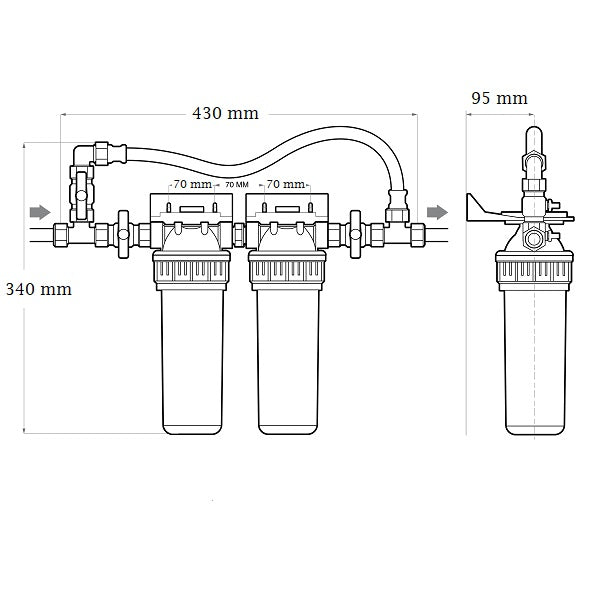

Dimensions Utiles

Dimensions station anti calcaire

Largeur totale : 43 centimètres

Hauteur totale : 34 centimètres (environ 50 centimètres avec le flexible du by pass)

Profondeur totale : 15 centimètres

Profondeur raccordement : 9,5 centimètres

Entraxe fixations murale : 7 centimètres

La station est livrée avec tout le nécessaire à l’installation, au raccordement et à l'utilisation immédiate

1 porte filtre double

1 kit by pass = 3 vannes | 2 tés | 1 coude | 1 flexible

1 cartouche polyphosphate anti tartre

1 cartouche bobinée anti impuretés

1 clé de desserrage

1 jeu de joints d'étanchéité

1 rouleau de teflon

1 notice de montage en Français

Contenu Boite Station Traitement de l'eau

La station se raccorde impérativement sur l'alimentation en eau froide, idéalement avant le chauffe-eau pour profiter à 100% de l'action de filtre contre le calcaire

Matériel Nécessaire

NiveauCrayonClé PlatePerceuse Visseuse

1 niveau / 1 crayon / 1 clé plate / 1 perceuse visseuse

Étapes de Montage

1- Coupez l'arrivée d'eau

Si vous installez la station sur une installation déjà en service, coupez l'arrivée d'eau et purgez

Coupez votre tube d'alimentation en eau à l'endroit ou vous allez positionnez la station, en prévoyant l'espace pour les flexibles nécessaires au raccordement = la station avec by pass mesure 43 centimètres de large

Montage station traitement de l'eau

2- Montage

Démontez les 2 portes filtres pour des manipulations plus confortables

Fixez le support au mur, les fixations murales sont espacées de 70 millimètres chacune

Raccordez 1 vanne à chaque extrémité, ainsi qu'1 raccord en forme de té

Utilisez le téflon pour réaliser l'étanchéité

Montage Station Traitement de l'eau - Etape 1

3- By Pass

Finalisez le montage du by pass en raccordant la 3e vanne à la verticale du côté de l'arrivée d'eau, et raccordez le coude sur la vanne

Raccordez le flexible de chaque côté de la station

Montage station traitement de l'eau

4- Raccordement

Fixez la station au mur à l'horizontale, et raccordez les tés à chaque extrémités à l'alimentation en eau avec des flexibles

Montage station anti calcaire

L'arrivée et la sortie sont filetées en femelle écrou tournant 3/4 (20x27) pour un raccordement facile !

5- Positionnement des Cartouches

Vissez les portes filtre avec les cartouches à l'intérieur

Dans le sens de l'arrivée d'eau, la cartouche bobinée en 1er, la cartouche polyphosphate en 2e

Station anti calcaire

C'est terminé ! Vous pouvez alimenter en eau

La clé de serrage / desserrage se positionne sur une des tête pour ne pas la perdre

Clé de serrage

Le changement de cartouche prend quelques minutes et se réalise en quelques étapes

1- Coupez l'alimentation en eau

Et purgez l'eau pour faire tomber la pression

Changement cartouche de traitement de l'eau

2- Dévissez le bocal à l'aide de la clé

Attention, il est rempli d'eau donc plus lourd

Desserez le porte filtre

3- Positionnez la nouvelle cartouche dans le porte filtre

Des ergots dans le bas du bocal vous guide pour positionner la cartouche

Chagement de cartouche traitement de l'eau

Revissez le bocal sur le porte filtre

4- Purgez l'air

Dévissez la valve rouge sur la tête pour purger l'air présent dans le porte filtre

Enlever la pression station traitement de l'eau

5- Revissez le porte filtre

Ouvrez progressivement la vanne d'alimentation en eau, et contrôlez l'étanchéité

Resserez porte filtre traitement de l'eau

Refermez la valve de purge de l'air

C'est terminé !
