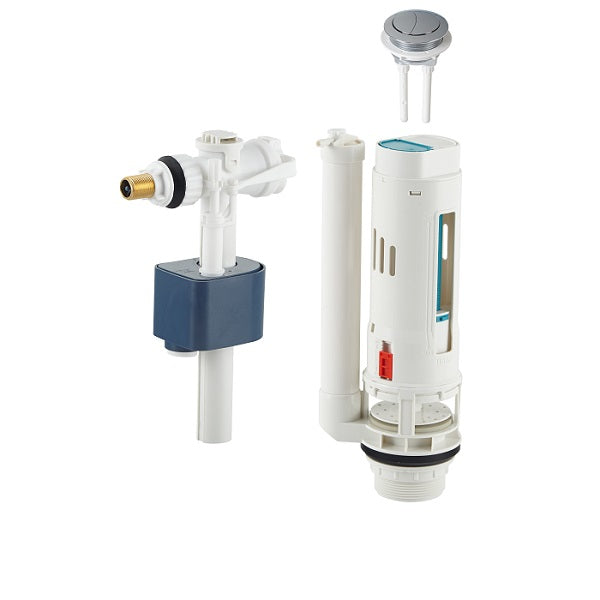

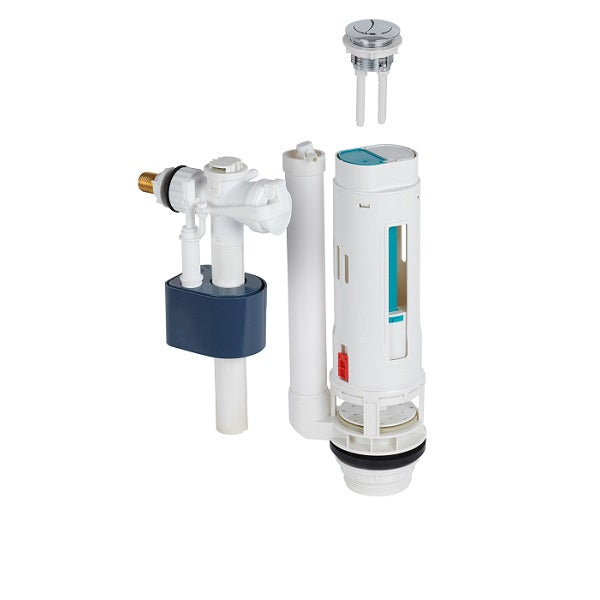

Mécanisme de chasse WC à double poussoir économie d'eau 3 litres / 6 litres

Avec Robinet flotteur avec arrivée latérale laiton mâle 3/8 (12x17) = standard pour raccordement sur robinet WC

Le bouton à double poussoir, totalement indépendant du mécanisme, vous permet d'installer le mécanisme, puis d'installer indépendamment le poussoir en réglant les 2 tiges à la bonne longueur pour activer le mécanisme

Bouton mécanisme wc hauteur ajustable

Universel

Compatible toute marque

Compatible avec n'importe quel robinet flotteur WC

Mécanisme garanti 10 ans

Garantie 10 ans

Produit durable, conçu pour résister dans le temps

Mécanisme pivotant

Mécanisme WC pivotant

Une fois installé, le mécanisme pivote à 360 degrés

Vous pouvez également sortir le mécanisme de son siège pour effectuer les réglages du mécanisme

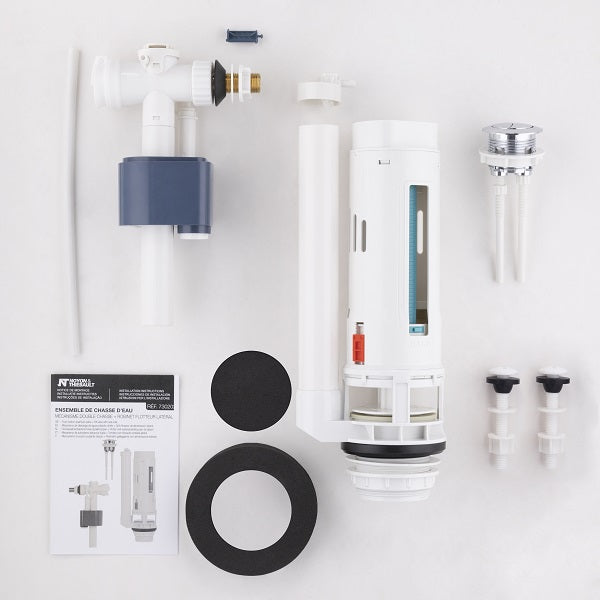

Fixation fournie

Fixation reservoir sur cuvette

Fixation anti rouille pour solidifier le réservoir sur la cuvette WC

Fixation auto étanches, pas besoin de rajouter des joints

Joint mousse fourni

Joint mousse mécanisme WC

Lorsque vous changez votre mécanisme de WC, il est parfois nécessaire de changer le joint entre la cuvette et le réservoir qui aurait mal vieilli

Tous les mécanismes WC Noyon Thiebault sont livrés avec un joint de remplacement

Un ensemble de chasse d'eau se change en quelques étapes

Montage facile

Matériel Nécessaire

1 clé plate

Étapes de montage

Regardez la vidéo pour voir toutes les étapes

1- Fermer l'arrivée d'eau

Coupez l'arrivez d'eau en fermant le robinet de wc, et tirez la chasse d'eau pour vider un maximum d'eau du réservoir

2- Enlever l'ancien robinet flotteur

Dévissez le robinet wc du robinet flotteur à l'aide d'une clé plate, puis soulevez le couvercle du réservoir et posez le délicatement au sol

Si votre ancien mécanisme est solidaire du couvercle, dévissez le bouton de chasse d'eau pour dé-solidariser le mécanisme et le couvercle du réservoir

3- Enlever l'ancien mécanisme

Le mécanisme wc est souvent composé d'un siège vissé sur le fond du réservoir, et d'un corps que vous pouvez dévisser du siège pour l'enlever

4- Démonter le réservoir

Dévisser ensuite les 2 vis au du fond du réservoir qui le relie à la cuvette, puis posez le réservoir à plat. Démontez alors le siège du mécanisme resté en place

5- Positionner le siège du mécanisme

Dévissez le corps du mécanisme de son siège pour manipuler plus confortablement. Positionnez le siège au fond du réservoir et fixez le grâce au contre écrou prévu

Attention à ne pas obstruer les trous de fixation du réservoir avec le niveau du trop plein

6- Remonter le réservoir

Positionnez le joint mousse fourni sur l'entrée d'eau dans la cuvette et placez le réservoir dessus, puis positionnez les vis auto-étanche fournies

7- Installer le mécanisme wc

Vissez le mécanisme wc sur son siège dans le sens des aiguilles d'une montre. Une fois vissé, il pivote à 360° pour faciliter les réglages

Rotation mécanisme 360°

Vous pouvez maintenant régler les 2 niveaux de chasse

La grande chasse avec le bouton rouge

La petite chasse avec la jauge qui court le long du mécanisme

8- Installer le bouton de la chasse d'eau

Refermez le couvercle sur le réservoir et placez le bouton sur le trou en partie haute du réservoir. Les tiges se règlent grâce au contre écrou, et se recoupent au besoin pour s'adapter à la hauteur de votre réservoir

Si il y a besoin de recouper les tiges, positionnez le bouton avec les tiges, réglées au plus long possible, sur le trou. Mesurez la hauteur nécessaire à recouper = les tiges du bouton doivent effleurer les poussoir du mécanisme pour fonctionner correctement

Vissez le contre écrou du bouton de chasse prévu pour solidifier le bouton sous le couvercle du réservoir

9- Installer le robinet flotteur wc

Ouvrez le couvercle du réservoir et posez le délicatement au sol. Positionnez le robinet flotteur et fixez le avec le contre écrou prévu, puis raccordez votre robinet de wc sur le flotteur

N'oubliez pas de réaliser l'étanchéité avec un joint

Vous pouvez ajuster le niveau de remplissage du réservoir après chaque chasse d'eau

10- Mise en eau

Alimentez en eau en ouvrant le robinet wc, contrôlez les étanchéités entre le réservoir et la cuvette, et des vis auto-étanches

C'est terminé !

Réduisez votre consommation d'eau avec les réglages possibles sur votre nouveau mécanisme wc

Réglage du mécanisme

Réglage de la grande chasse

Réglage grande chasse d'eau

Utilisez le bouton levier rouge sur le corps du mécanisme pour régler le volume d'eau libéré par la "grande chasse"

En position 1, libérez la totalité du volume d'eau dans un réservoir WC standard

En position 2, libérez environ 25% d'eau en moins

Réglage de la petite chasse

Réglage mécanisme wc petite chasse

Utilisez le bouton levier bleu turquoise sur le corps du mécanisme pour régler le volume d'eau libéré par la "petite chasse"

En position 3, libérez la petite chasse, soit environ 3 litres d'eau selon votre réservoir WC

En position 4, libérez environ 50% d'eau en moins

Réglage du flotteur

2 positions

Réglez la hauteur du flotteur pour ajuster le volume d'eau à remplir dans le réservoir après chaque chasse d'eau
