Boitier central de régulation filaire pour plancher chauffant / rafraichissant

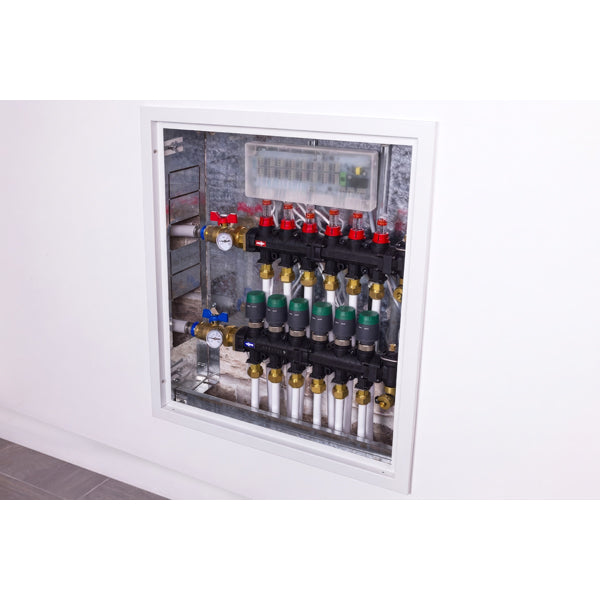

Le boîtier de régulation filaire 8 zones pour plancher chauffant rafraîchissant centralise le pilotage d’une installation hydraulique multizone. Il permet de gérer plusieurs pièces ou plusieurs boucles de plancher chauffant depuis un seul équipement, tout en assurant la coordination entre les thermostats, les actionneurs thermiques, la pompe de circulation et la chaudière.

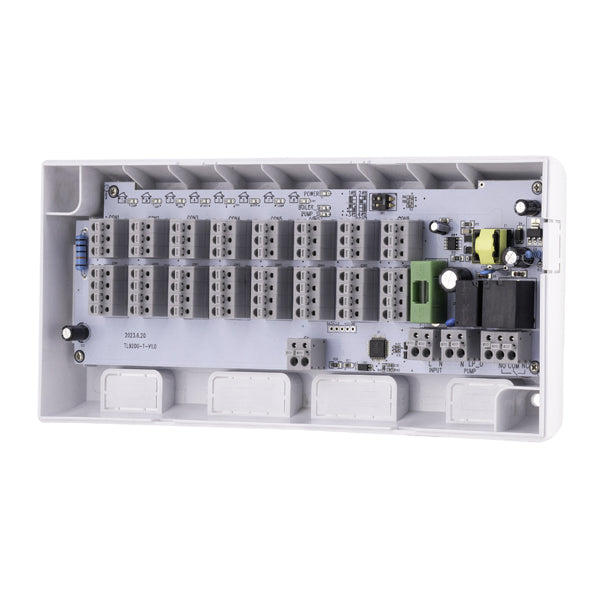

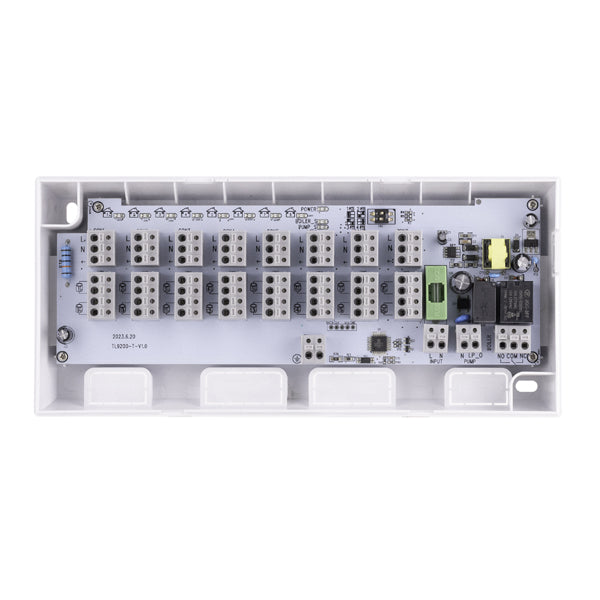

Conçu pour piloter jusqu’à 8 zones indépendantes, ce boîtier peut recevoir jusqu’à 8 thermostats filaires et 16 actionneurs thermiques normalement fermés (NC). Chaque zone peut commander jusqu’à deux actionneurs, une configuration particulièrement adaptée aux pièces équipées de plusieurs boucles de chauffage. Cette capacité de raccordement facilite l’organisation de l’installation tout en conservant une régulation indépendante pour chaque zone.

Lorsqu’un thermostat détecte une demande de chauffage, le boîtier de régulation pour plancher chauffant alimente les actionneurs associés à la zone concernée. La pompe de circulation et la chaudière sont ensuite déclenchées après une temporisation de 120 secondes. Ce délai laisse le temps aux actionneurs de s’ouvrir suffisamment avant la mise en circulation de l’eau dans le réseau.

Le boîtier intègre également plusieurs voyants LED de diagnostic pour faciliter le contrôle de l’installation. Ils permettent de visualiser rapidement l’alimentation générale, les demandes des zones 1 à 8 ainsi que l’état des sorties pompe et chaudière. Le fonctionnement du système reste ainsi facile à vérifier lors de la mise en service ou d’une opération de maintenance.

Retrouvez ci-dessous les principales caractéristiques techniques du boîtier pour vérifier sa compatibilité avec votre installation de plancher chauffant rafraîchissant.

• Communication : filaire
• Nombre de zones : 8 zones indépendantes
• Nombre de thermostats : jusqu’à 8 thermostats filaires
• Nombre d’actionneurs : jusqu’à 16 actionneurs
• Type d’actionneurs : normalement fermés (NC)
• Capacité par zone : jusqu’à 2 actionneurs
• Alimentation : 220 V AC (±10 %)
• Sortie pompe : 220 V
• Puissance maximale de la pompe : 1 kW
• Sortie chaudière : contact sec / sans tension
• Temporisation pompe et chaudière : 120 secondes
• Signalisation : voyants LED pour l’alimentation, les zones 1 à 8, la pompe et la chaudière

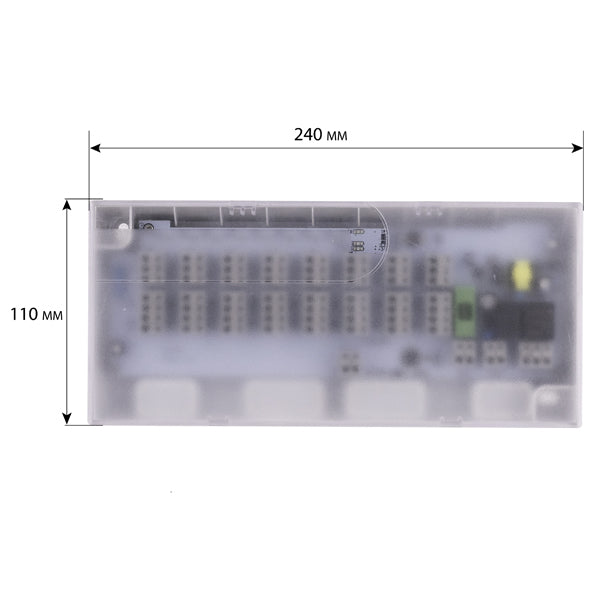

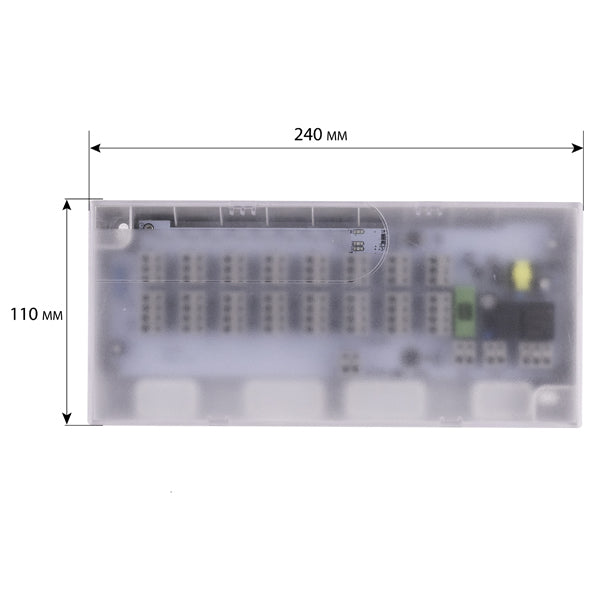

• Dimensions : 240 x 110 x 42 mm

Grâce à sa gestion multizone, à sa capacité de raccordement élevée et à la centralisation des principaux équipements de régulation, ce boîtier central de régulation filaire constitue une solution complète pour organiser et piloter efficacement un plancher chauffant rafraîchissant.
