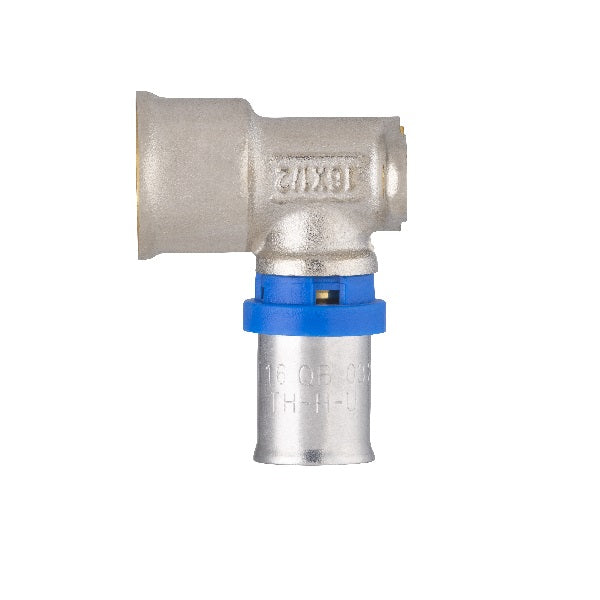

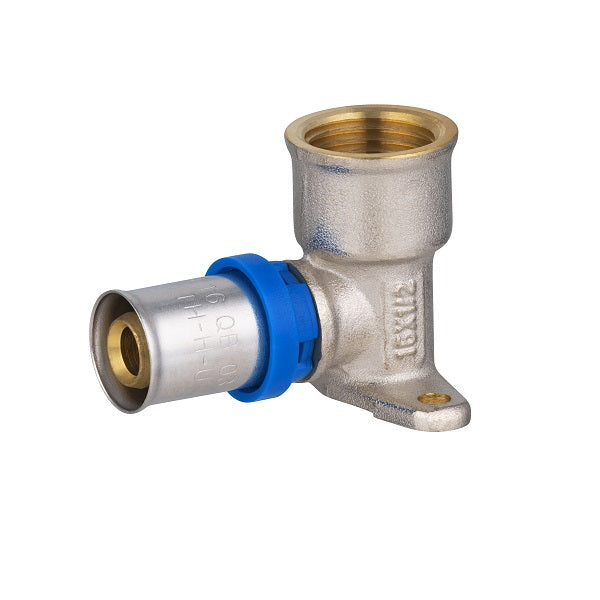

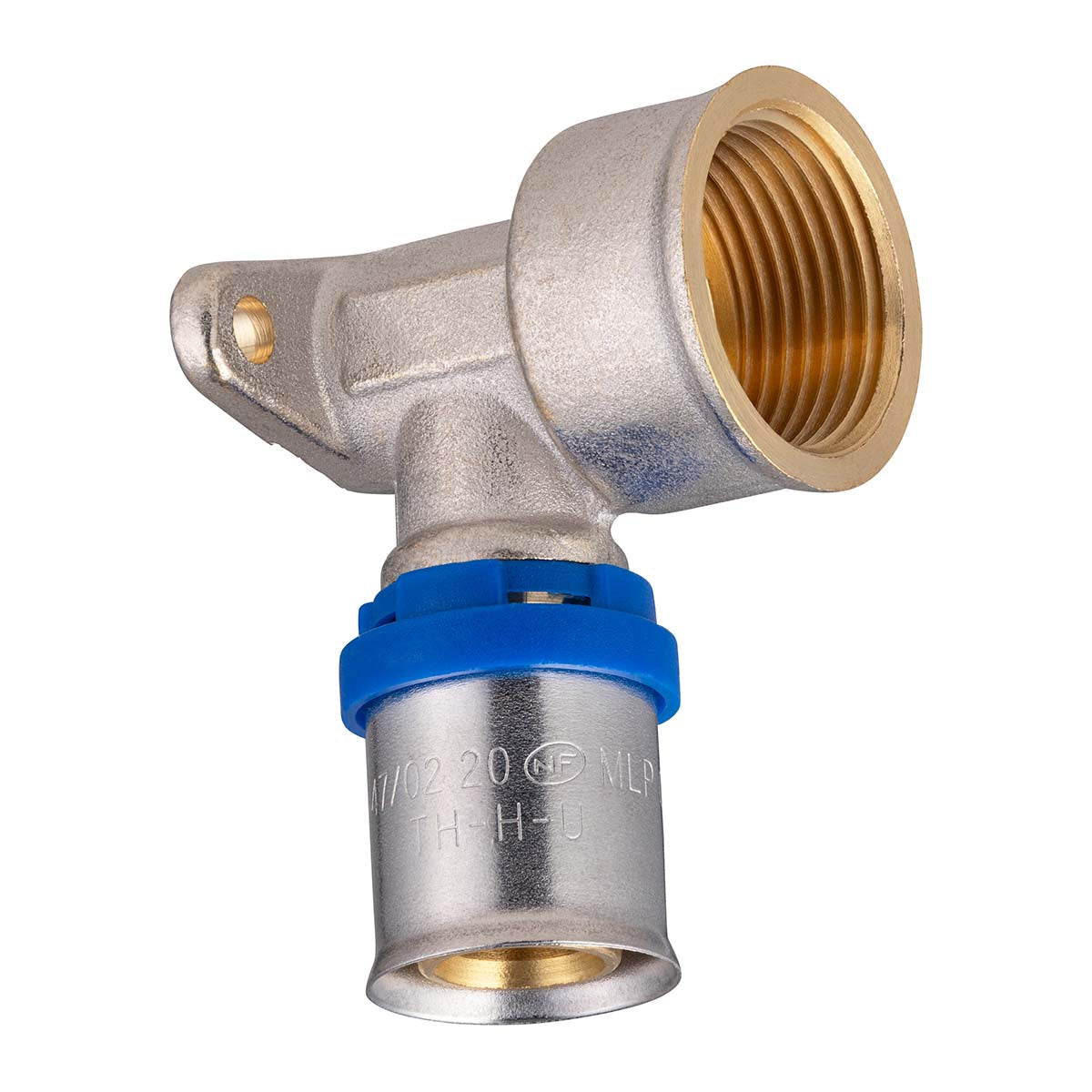

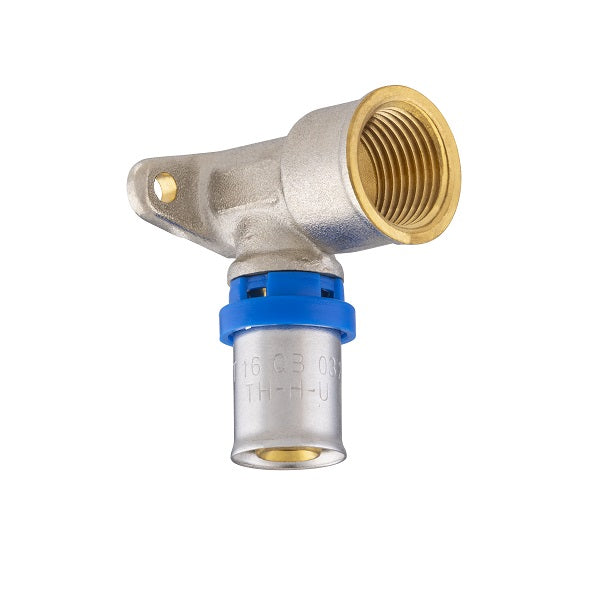

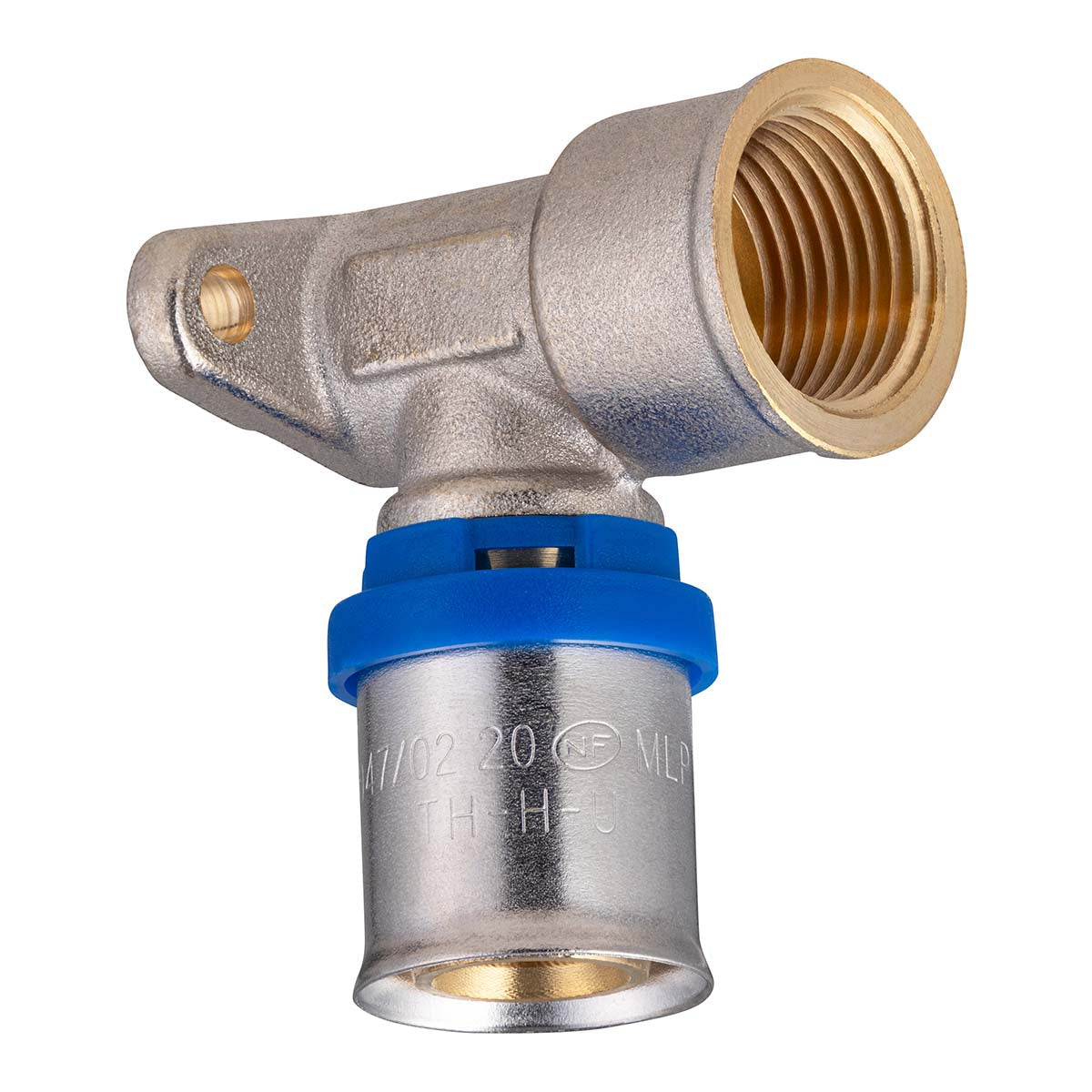

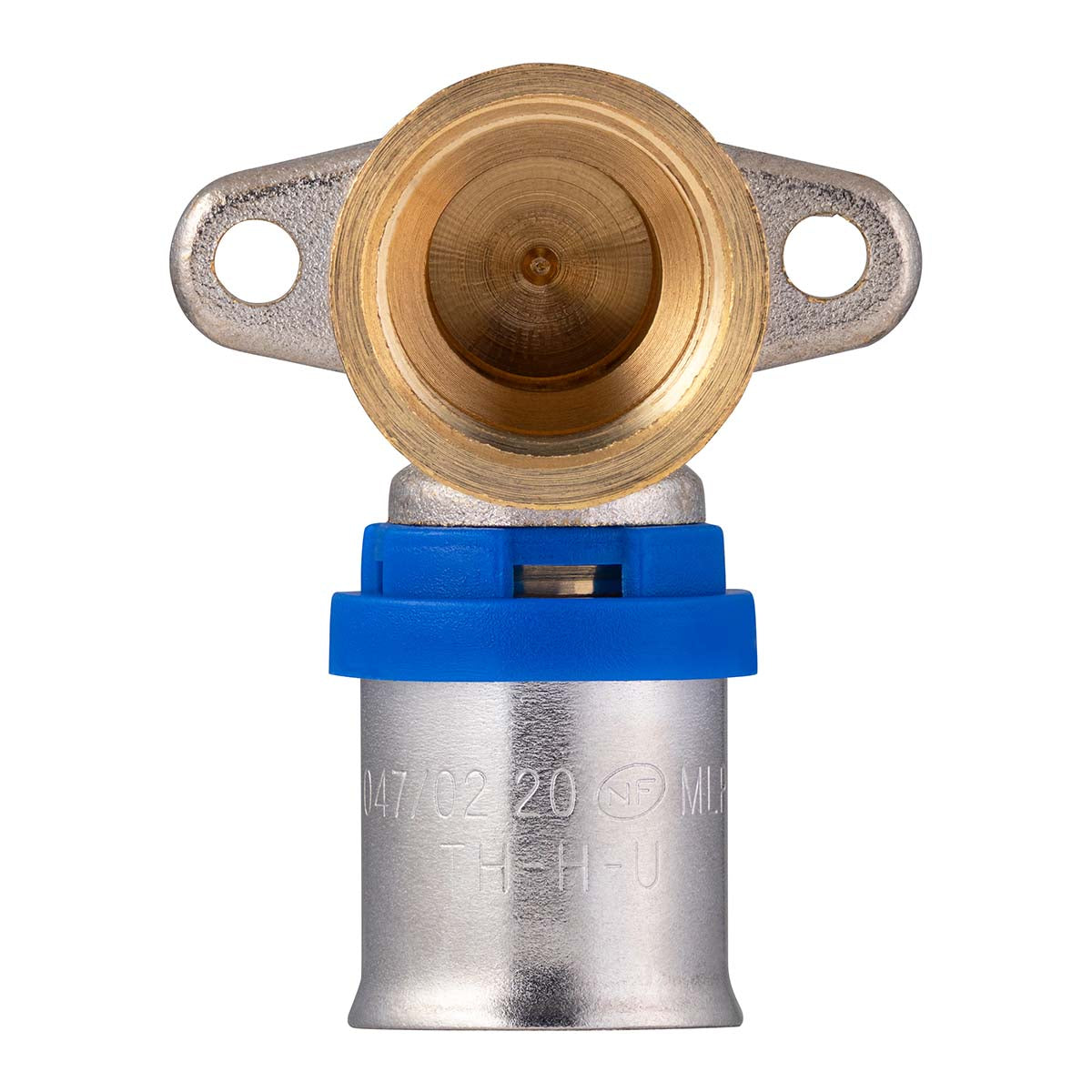

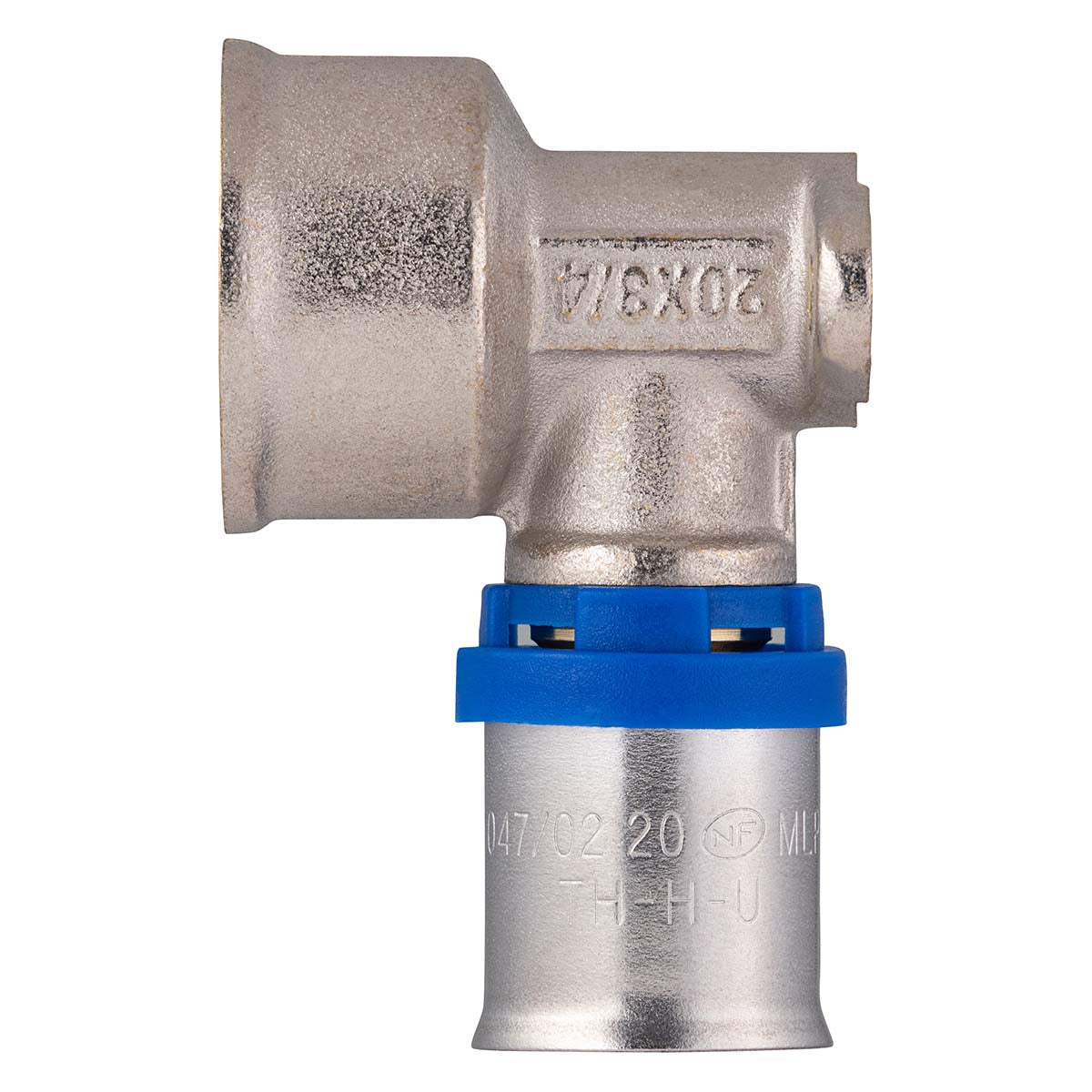

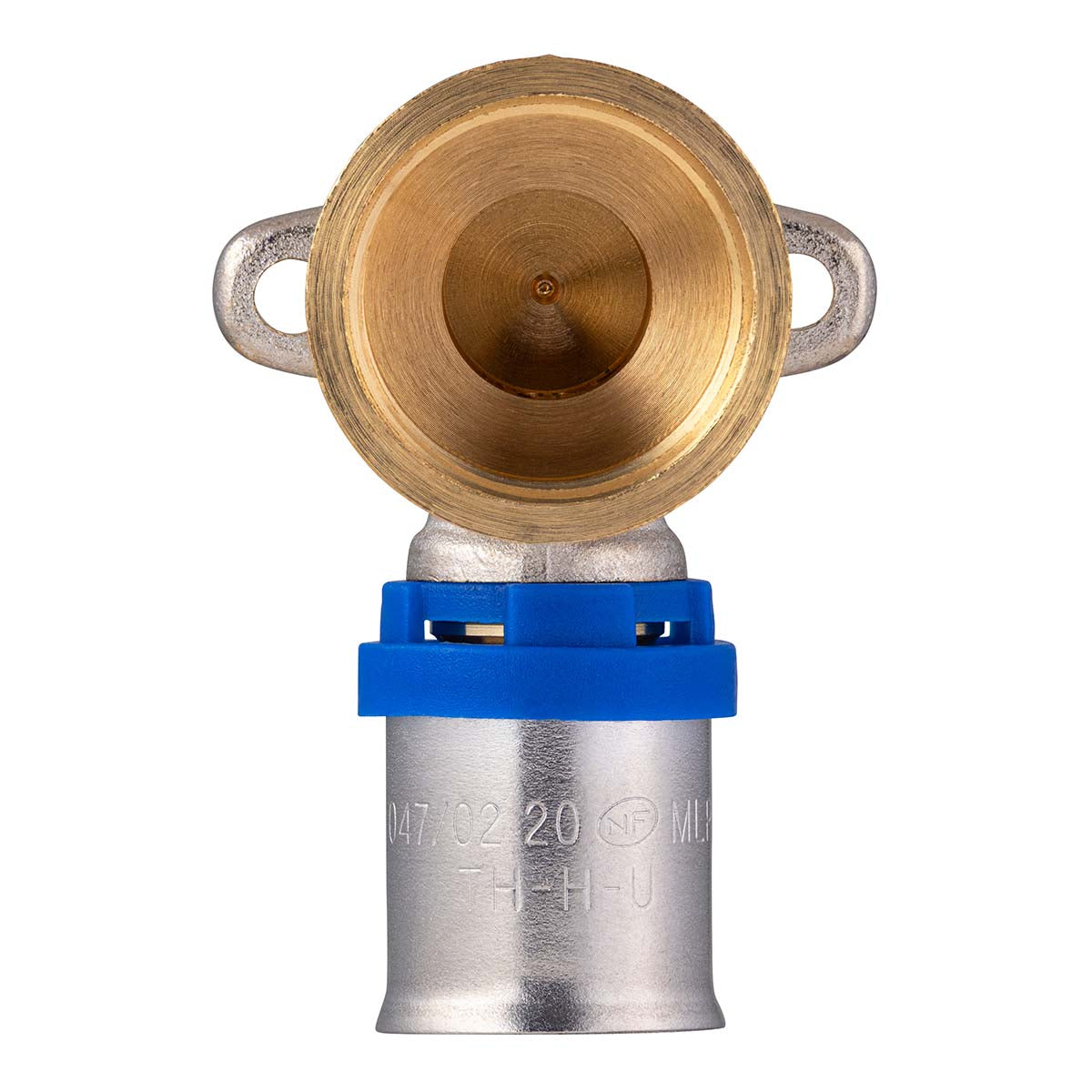

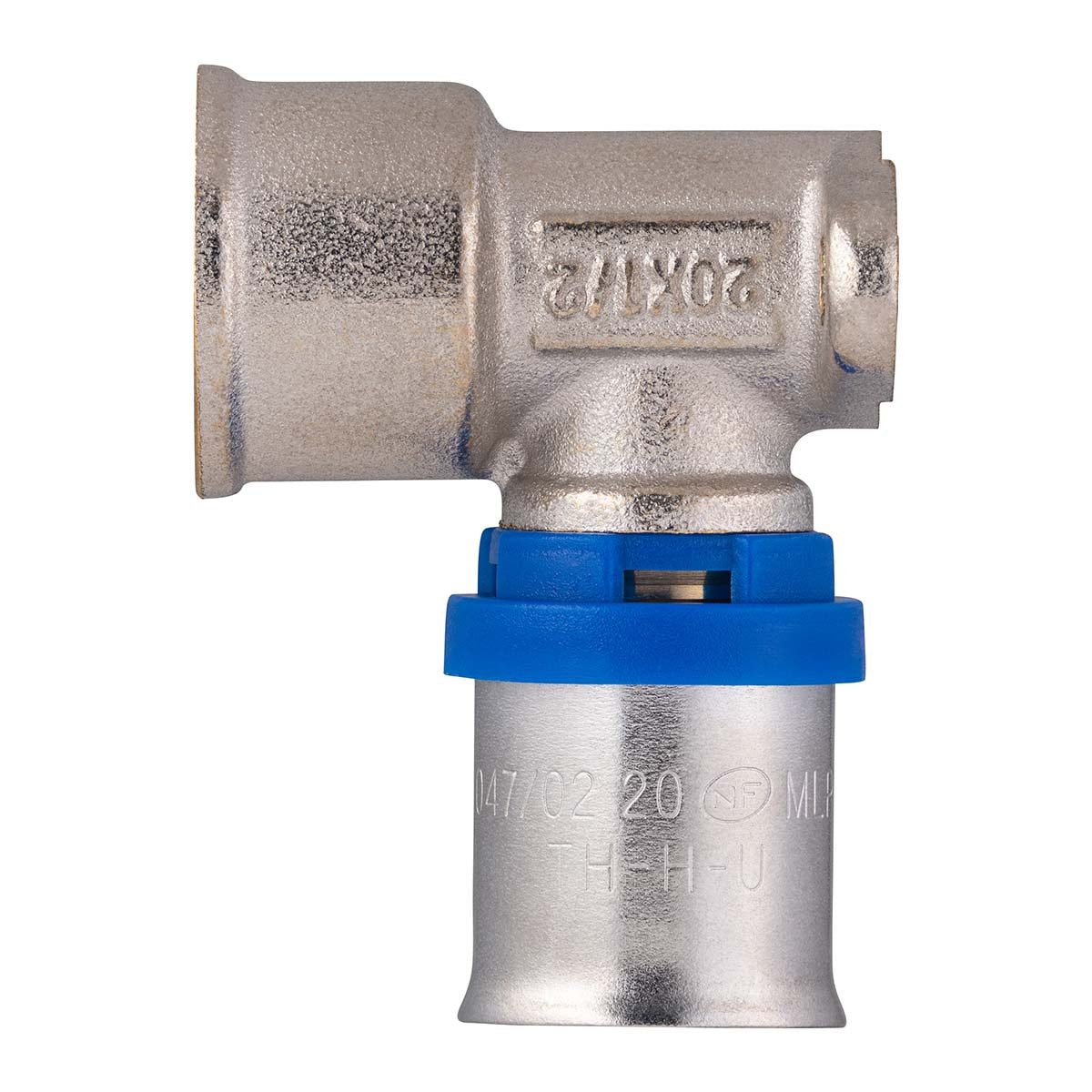

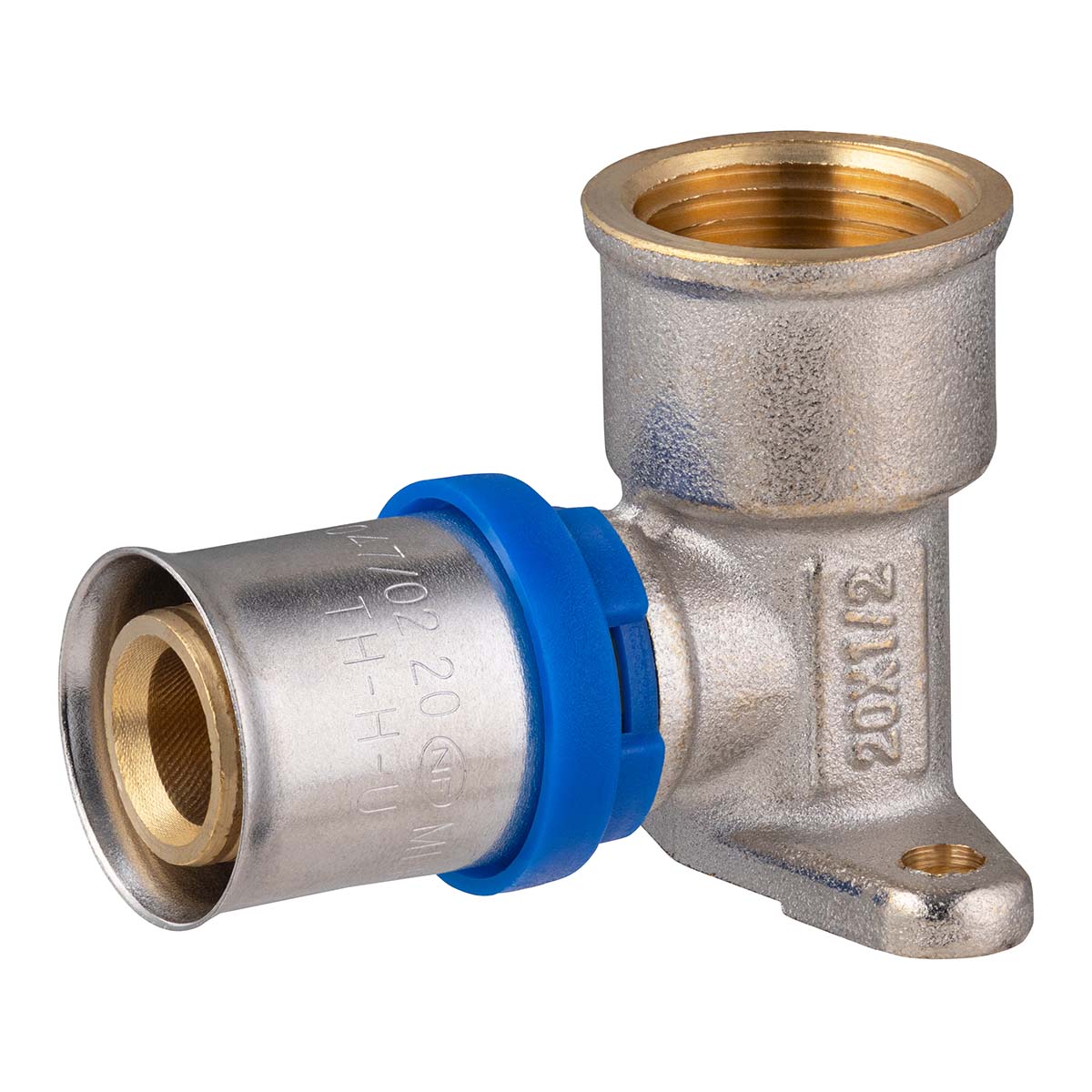

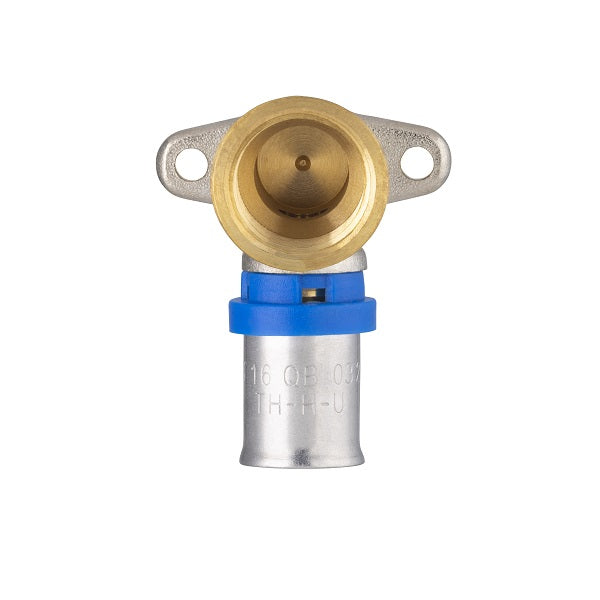

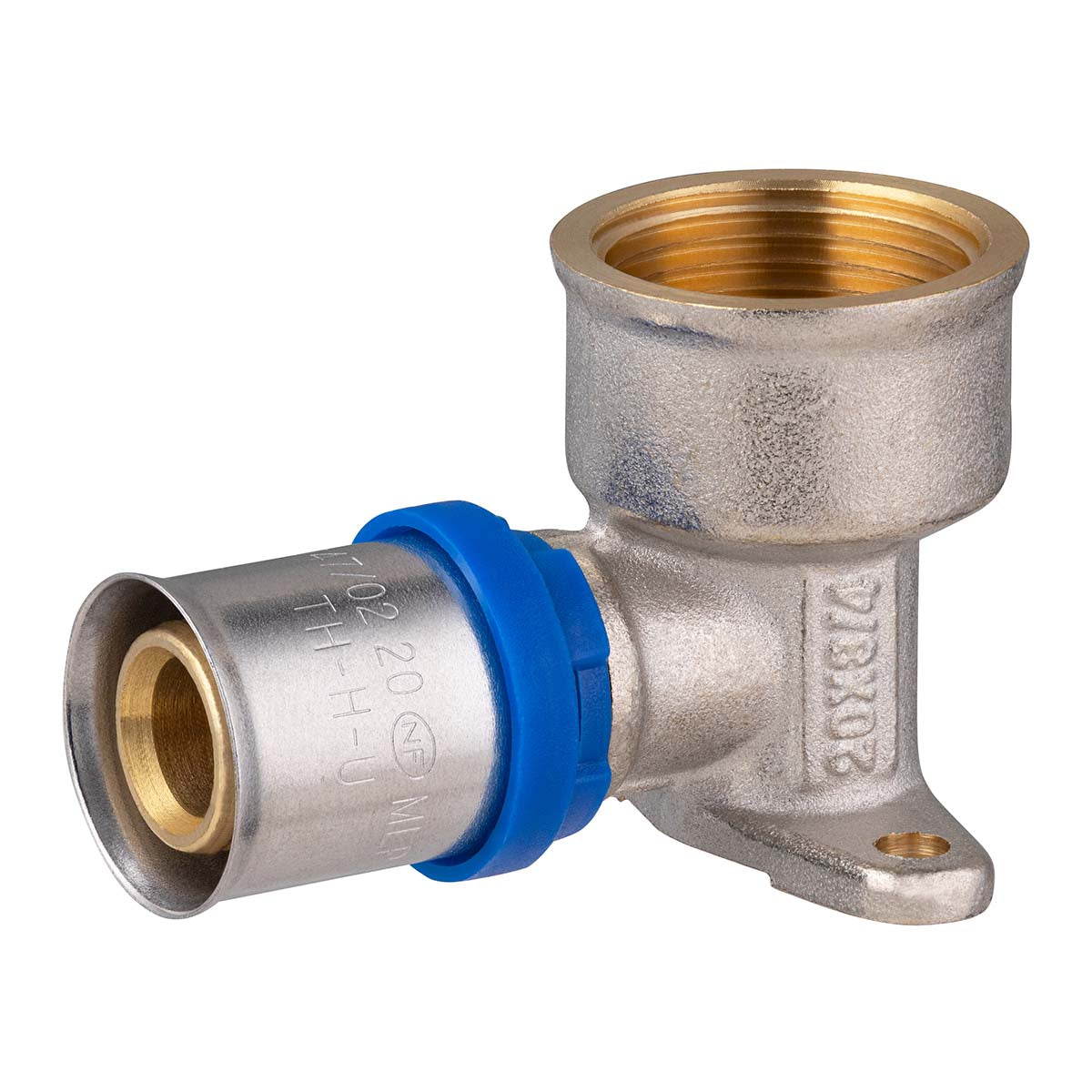

Raccord multicouche à sertir coude applique

4,90 €

Délai de livraison

Expédition en 24h

Livraison standard = 24h / 48h

Livraison super express = 24h garanti !

Pour raccorder un tube multicouche et créer un raccordement femelle fixé au mur, pour une machine à laver ou tout autre appareil

Raccord pour tube multicouche, les raccords à sertir Noyon Thiebault sont certifiés multi-profils, à sertir avec une sertisseuse ou une pince à sertir manuelle avec des inserts TH | H | U , la bague bleue en HDPE permet de visualiser la bonne position du raccord sur le tube avant le sertissage

Diamètre tube multicouche 16

A visser femelle 1/2 (15x21)

Sertissage Multi Profils

Profils TH, H et U = 90% de l'outillage

Outillage à sertir nécessaire

Les raccords à sertir nécessite de s'équiper d'une sertisseuse pour une utilisation régulière et intensive, ou d'une pince à sertir manuelle pour un chantier unique, ou bien si la pose d’installations de plomberie chauffage sanitaire ne justifie pas un investissement conséquent dans votre activité professionnelle

+

Équipez vous d'un coupe tube adapté et d'un ébavureur calibreur pour garantir la bonne coupe et préparation du tube multicouche avant le raccordement

1- Réalisez une coupe droite sur le tube Multicouche à l'aide d'un coupe tube adapté

2- Ébavurez et calibrez le tube avec l'ébavureur calibreur

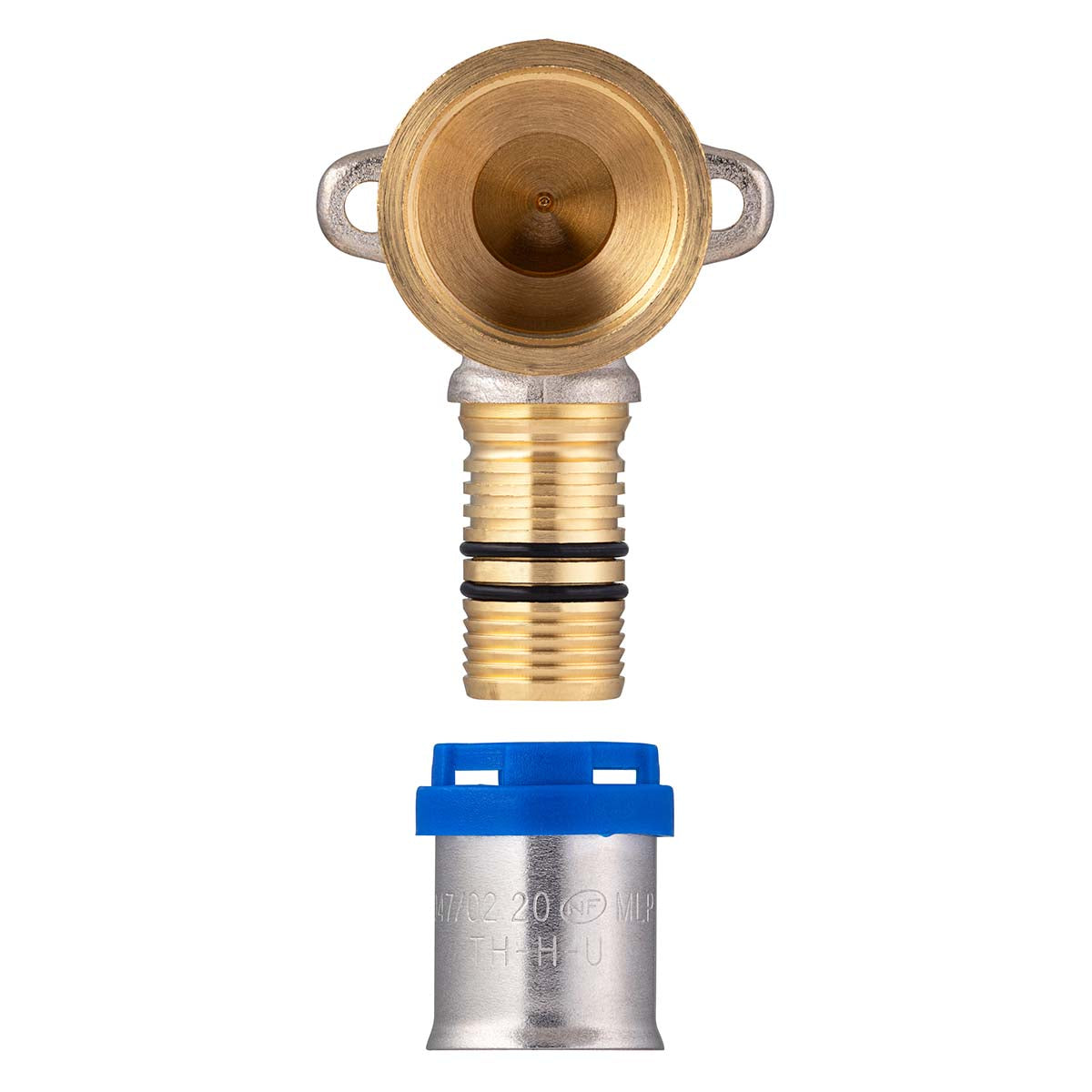

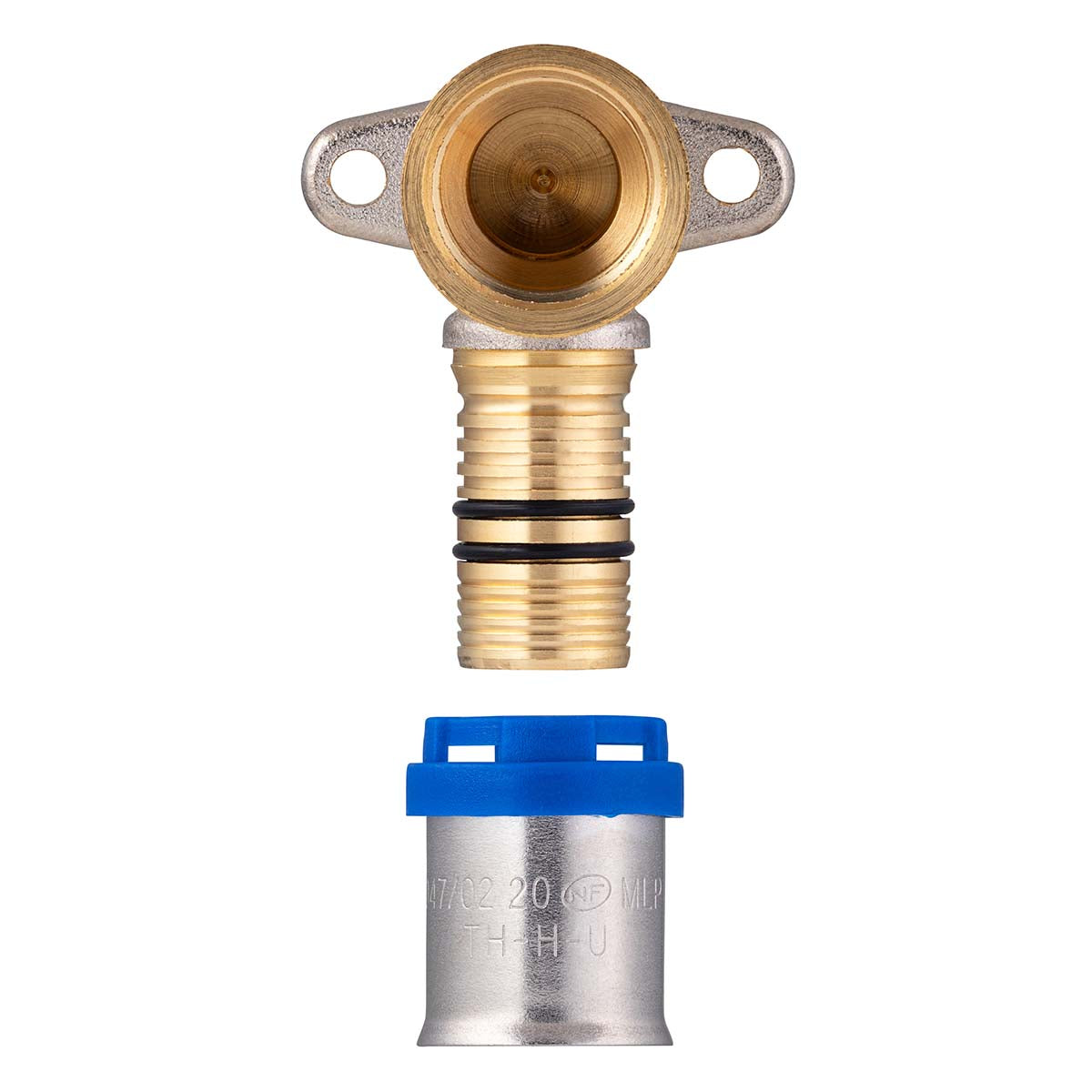

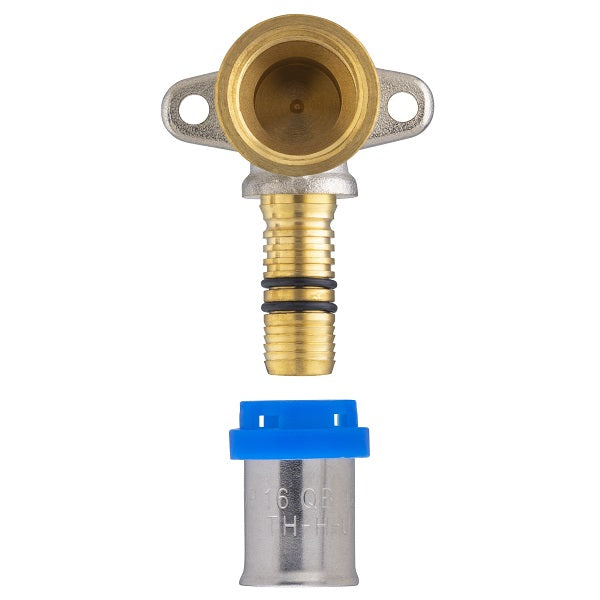

3- Positionnez le tube en butée sur le raccord, entre la tétine en laiton avec le double joint torique et la bague inox

Les ouvertures sur la bague de maintien bleue vous permettent de valider le positionnement du raccord sur le tube avant le sertissage

4

- Placez la bague du raccord sur les inserts de la pince à sertir ou de la sertisseuse

5- Raccordé !

Raccords avec Avis Technique du CSTB

Avis Technique 14.1/19-2289_V1_E1

Le centre Scientifique et Technique du Bâtiment délivre ses avis techniques aux produits répondants aux plus hauts standards de qualité pour vos installations, en se basant sur ses essais en laboratoires, pour les raccords de plomberie = résistance à la pression, résistance aux coups de béliers et résistance aux chocs thermique

Domaine d'Application

Eau chaude et Eau froide sanitaire, réseaux de Chauffage

Classe 2 | Classe 4 | Classe 5

Pression de Service et Résistance à la Température

Pour la Plomberie Sanitaire

Classe 2 = 10 bars de pression pour les installations eau chaude et eau froide sanitaire jusqu'à 95° Celsius

Une installation sanitaire domestique est habituellement alimentée à 3 bars de pression

La température de l'eau à la sortie du chauffe eau est habituellement située en 55° Celsius et 60° Celsius

Pour le Chauffage

Classe 4 = 10 bars de pression pour les installations de chauffage basse température et chauffage par le sol jusqu'à 100° Celsius

Classe 5 = 6 bars pour les radiateurs haute température =jusqu’à 100° Celsius

Raccord en laiton

Matériau durable, robuste, et recyclable à l'infini

Le laiton offre des avantages incomparables en termes de durabilité, il résiste à la corrosion, aux températures extrêmes et à la pression

Lors de la fabrication des raccords en laiton, tous les déchets générés sont recyclés à 100%, et valorisés auprès des transformateurs de métal afin de produire de nouveaux lots de matières premières, prêts à être usinés. Cela fait partie intégrante du process de fabrication des industries du laiton depuis toujours, et garanti une valorisation effective des déchets avec une filière stable, locale et existante depuis des décennies

100% Compatible Eau Potable

Raccords conformes à la réglementation en vigueur en France pour les matériaux en contact avec l'eau destinée à la consommation humaine

Schéma général du raccord

Dimensions applique multicouche

Tableau des dimensions utiles

A

Diamètre du tube

(millimètres)

B

Filetage visser

.

L

Longueur du raccord

(millimètres)

H

Hauteur du raccord

(millimètres)

P

Diamètre passage

(millimètres)

.

Poids du raccord

(grammes)

16 15x21 (1/2) 28 44 8 86
