Raccord coudé à 87° 30 pour l'évacuation des eaux usées par un réseau PVC
Permet de raccorder 2 tubes PVC entre eux avec un angle à 87 degrés
Raccordement mâle - femelle = pour suivre le sens de circulation de l'eau
A coller avec une colle adaptée au raccordement du PVC
Schéma général du raccord
Tableau des dimensions utiles
|
A Diamètre du tube (millimètres) |
B Longueur à l'axe (millimètres) |
L Longueur en butée (millimètres) |
L1 Longueur butée - axe (millimètres) |
|---|---|---|---|
| 32 | 48,00 | 23,0 | 25,0 |
| 40 | 58,00 | 27,0 | 31,0 |
| 50 | 71,00 | 32,0 | 39,0 |
| 80 | 106,50 | 47,0 | 60,0 |
| 100 | 134,00 | 57,0 | 77,0 |
| 125 | 158,00 | 61,0 | 97,0 |
La norme NF E, accordée par le Centre Scientifique et Technique du Bâtiment, atteste de la conformité des raccords sur les points critiques de qualité ci dessous
- Étanchéité des montages
- Durée de vie de 50 ans (100 ans en enterré)
- Interchangeabilité avec d'autres marques de tubes et raccords
- Résistance aux variations de température
- Résistance aux chocs
La norme NF ME, ou "norme feu" est obligatoire sur certaines installations en collectivité ou sur des bâtiment à partir d'une certaine taille.
Elle apporte des gages de sécurités en cas d'incendie
- Résistance au feu des parois
- Contrôle des dégagements de fumées

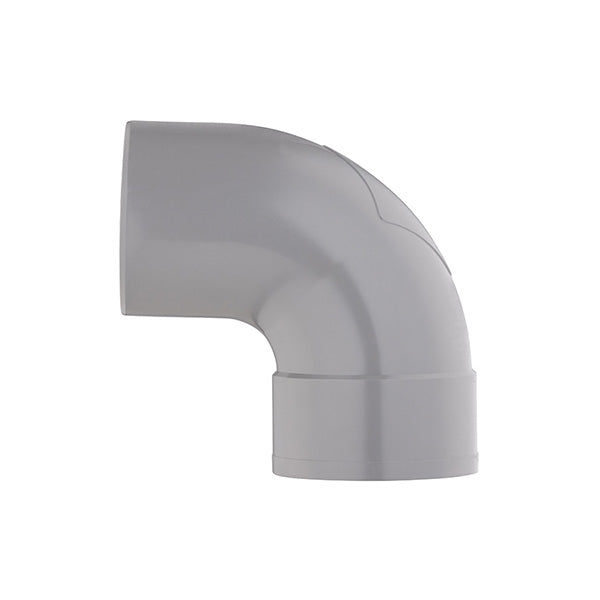

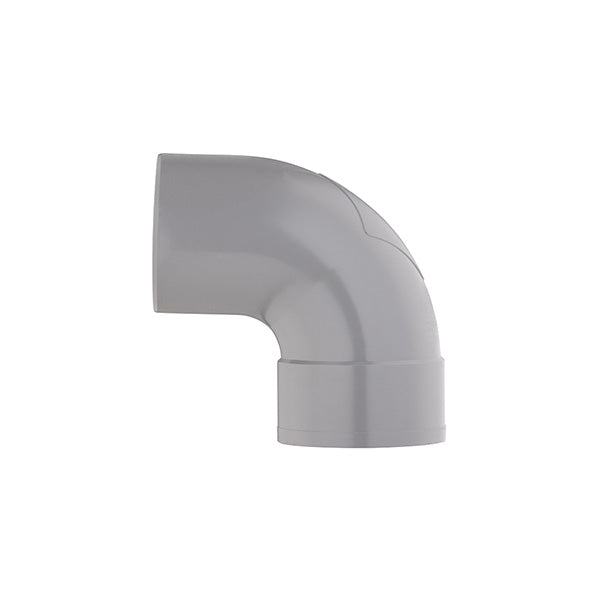

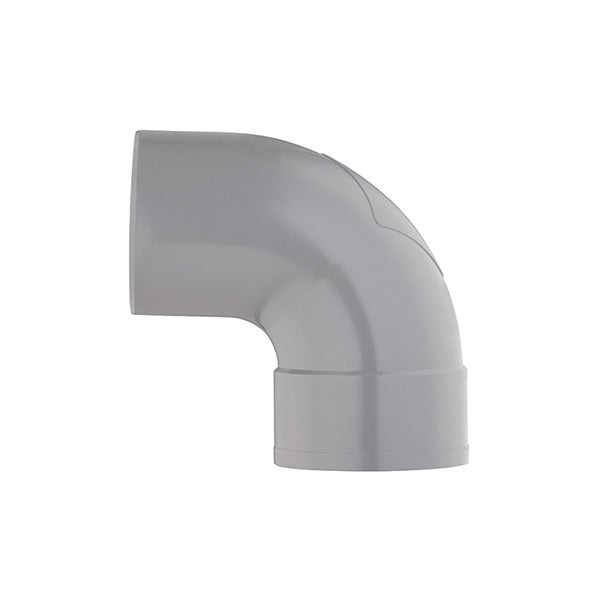

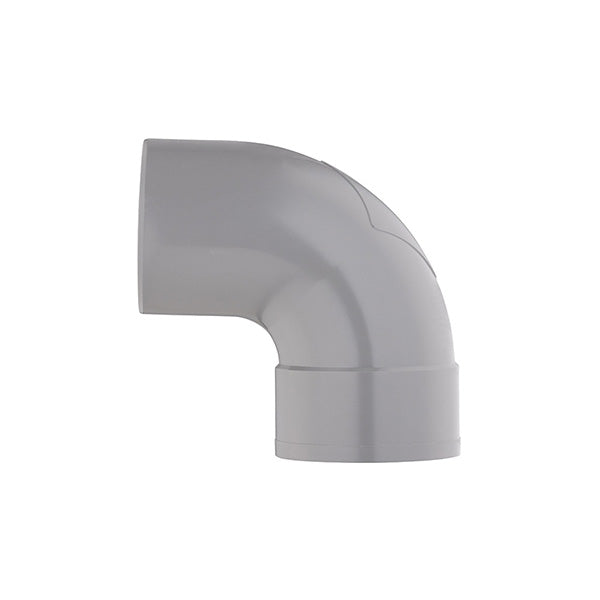

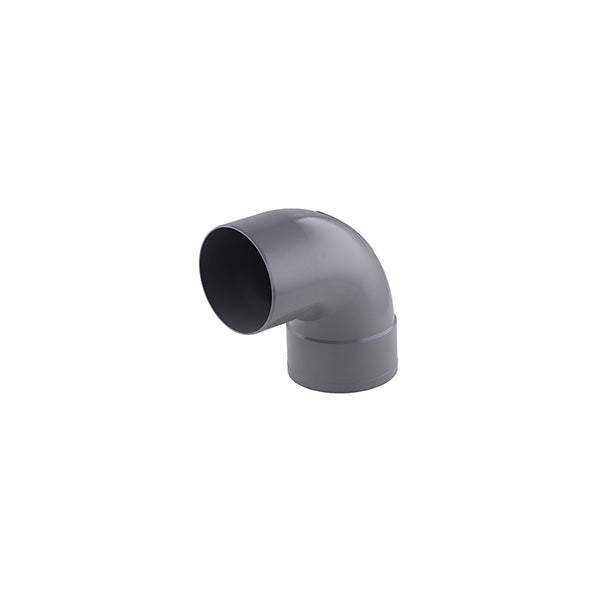

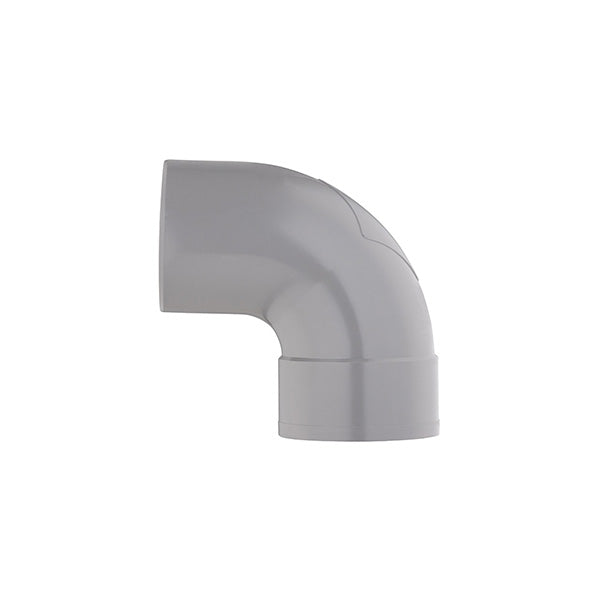

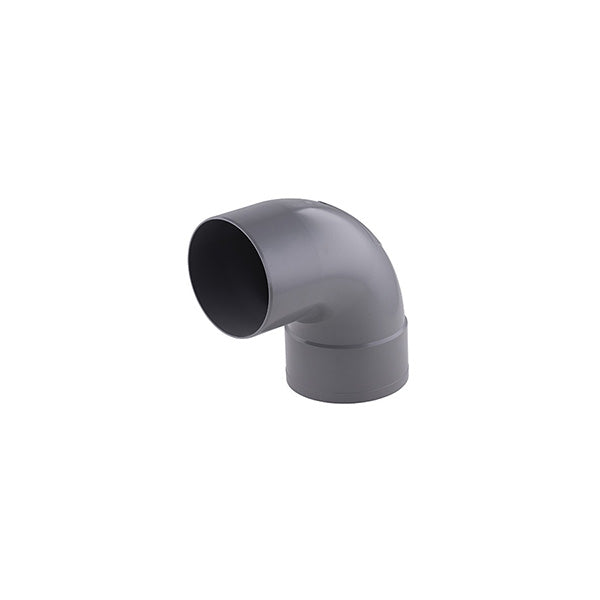

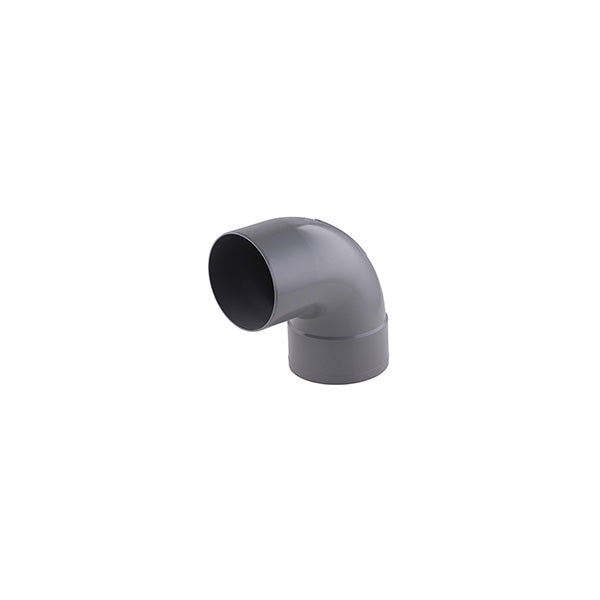

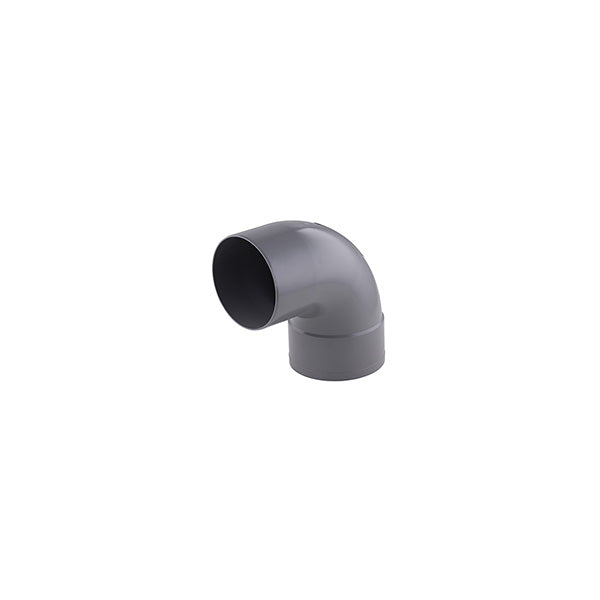

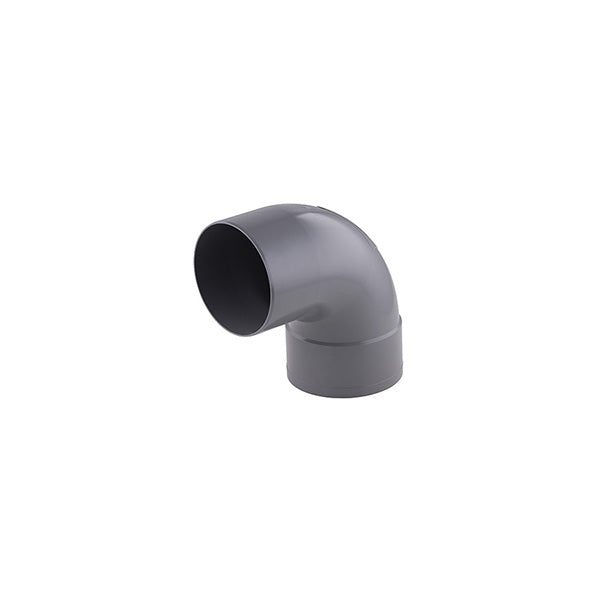

Coude PVC 87° mâle femelle
