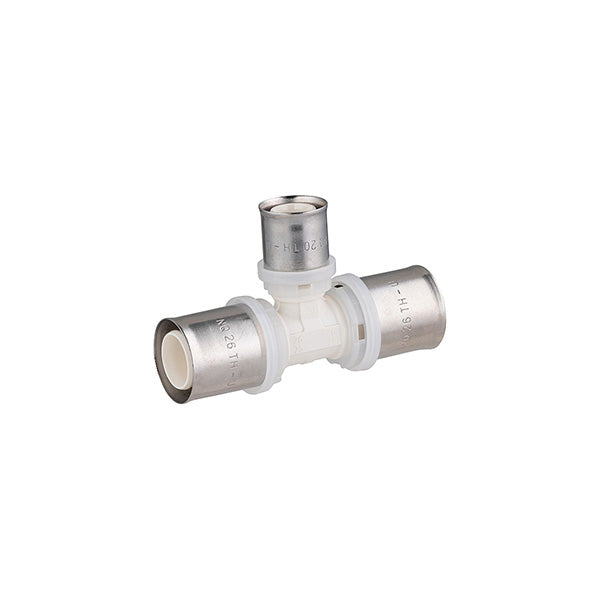

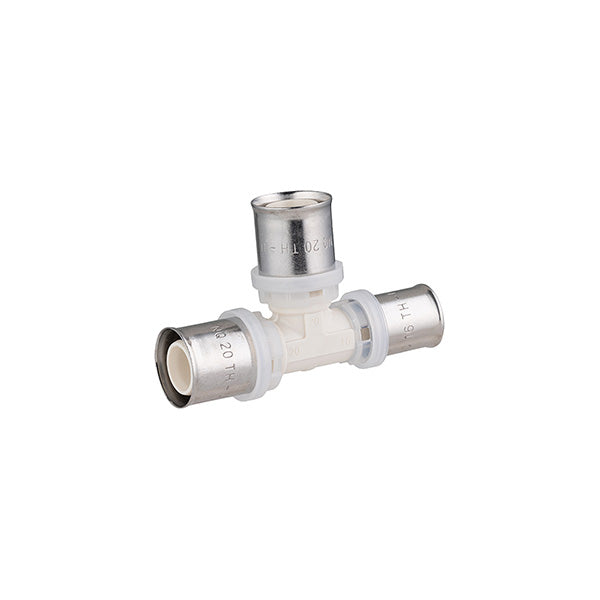

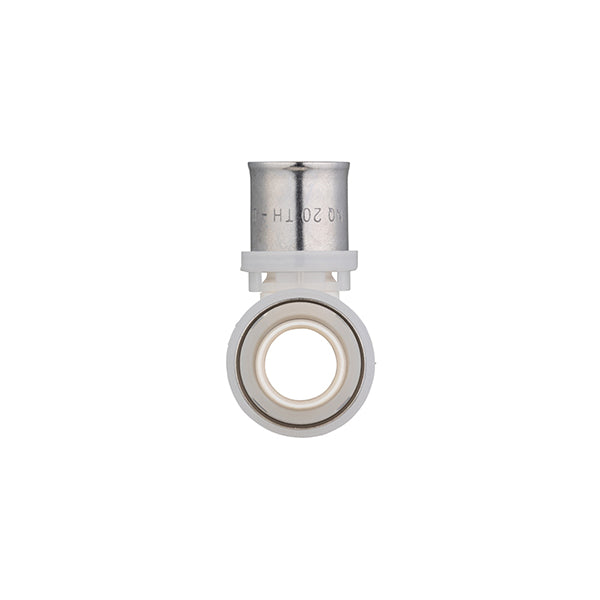

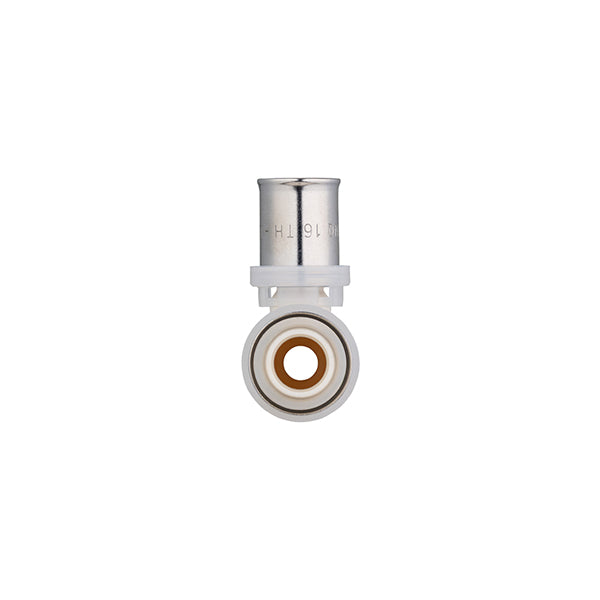

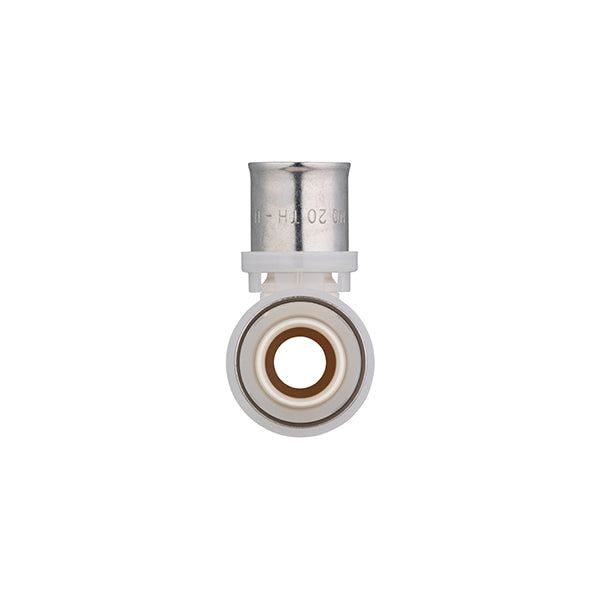

Pour raccorder 2 tubes multicouche de même diamètre et un troisième d'un diamètre réduit par rapport aux 2 autres, créant ainsi un piquage sur l'installation pour alimenter un appareil supplémentaire
Idéal lorsque l'espace est trop restreint pour cintrer le tube sans risquer de le pincer
Raccord fabriqué en PPSU (polyphénylsulfone), matériau 100% sans plomb, conçu pour les réseaux sanitaire et chauffage, 100% compatible eau potable
Raccord pour tube multicouche, les raccords à sertir de la marque Noyon Thiebault sont certifiés multi-profils, à raccorder avec une sertisseuse ou une pince à sertir manuelle avec des inserts TH ou U, la bague blanche en HDPE permet de visualiser la bonne position du tube sur le raccord avant le sertissage
Raccordement à Sertir
A raccorder sur un tube multicouche par sertissage, en profils TH ou U
Double joint torique sur la tétine
Profils TH pour le diamètre 26
Raccordement à Visser Mâle
Portée plate suffisante pour positionner un joint plat, offrant ainsi une option au confort non négligeable lorsque vous ne pouvez pas réaliser une étanchéité à la filasse ou au téflon
Le 6 pans vous permet un serrage à la clé confortable
Réalisez vos raccordement avec un outillage à sertir équipé d'inserts en profils TH et U = couvre 90% de l'outillage en circulation
Pour le diamètre 26 = Profils TH
Le sertissage des raccords multicouche se réalise en quelques étapes
Outillage à sertir nécessaire
Les raccords à sertir nécessite de s'équiper d'une sertisseuse pour une utilisation régulière et intensive, ou d'une pince à sertir manuelle pour un chantier unique, ou bien si la pose d’installations de plomberie chauffage sanitaire ne justifie pas un investissement conséquent dans votre activité professionnelle
+
Équipez vous d'un coupe tube adapté et d'un ébavureur calibreur pour garantir la bonne coupe et préparation du tube multicouche avant le raccordement
Les étapes de raccordement
1- Réalisez une coupe droite sur le tube Multicouche à l'aide d'un coupe tube adapté
2- Ébavurez et calibrez le tube avec l'ébavureur calibreur
3- Positionnez le tube en butée sur le raccord, entre la tétine en laiton avec le double joint torique et la bague inox
Les ouvertures sur la bague de maintien bleue vous permettent de valider le positionnement du raccord sur le tube avant le sertissage
4- Placez la bague du raccord sur les inserts de la pince à sertir ou de la sertisseuse
5- Raccordé !
Domaine d'Application
Eau chaude et Eau froide sanitaire, réseaux de Chauffage
Pression de Service et Résistance à la Température
Pour la Plomberie Sanitaire
10 bars de pression pour les installations eau chaude et eau froide sanitaire
Température de l'eau jusqu'à 95° Celsius
Une installation sanitaire domestique est habituellement alimentée à 3 bars de pression
La température de l'eau à la sortie du chauffe eau est habituellement située en 55° Celsius et 60° Celsius
Pour le Chauffage
10 bars de pression pour les radiateurs, installations de chauffage basse température, et chauffage par le sol
Température de l'eau jusqu'à 95° Celsius
Raccord en PPSU
Matériau robuste, zéro plomb
Le PPSU (polyphénylsulfone) permet de réaliser des installations sans aucune trace de plomb, à un cout très avantageux
100% Compatible Eau Potable
Raccords conformes à la réglementation en vigueur en France pour les matériaux en contact avec l'eau destinée à la consommation humaine

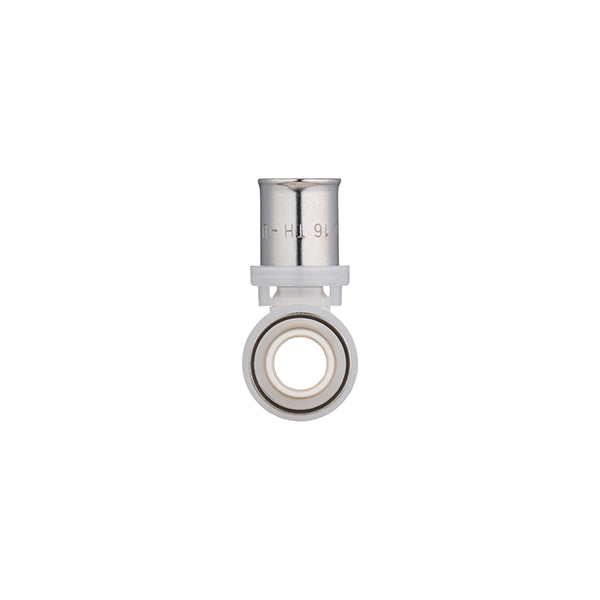

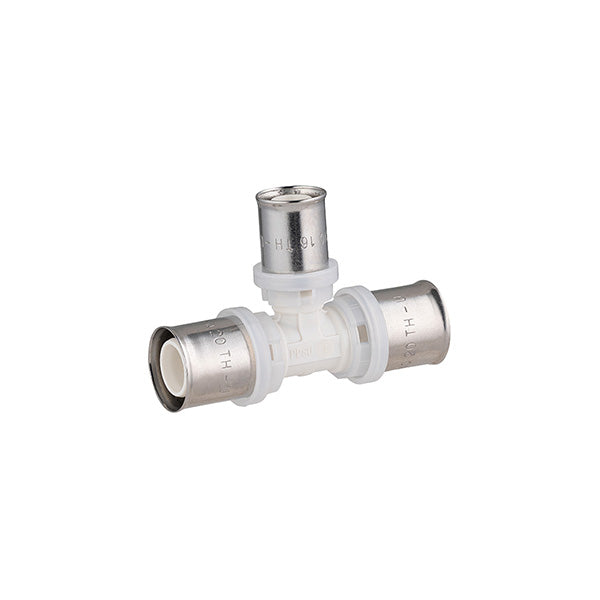

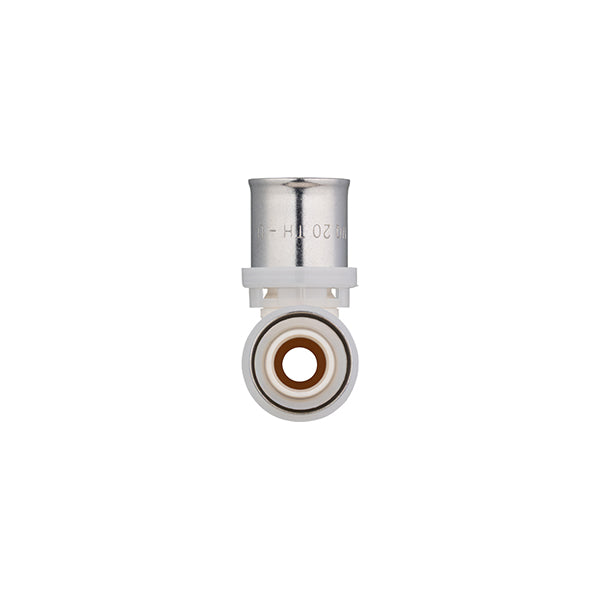

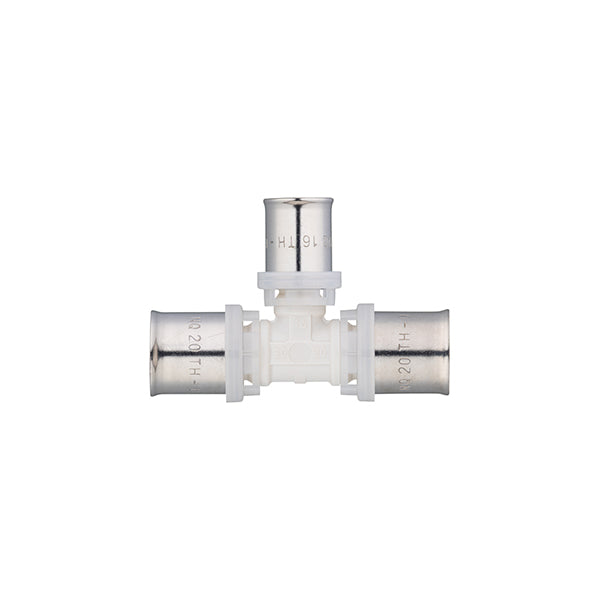

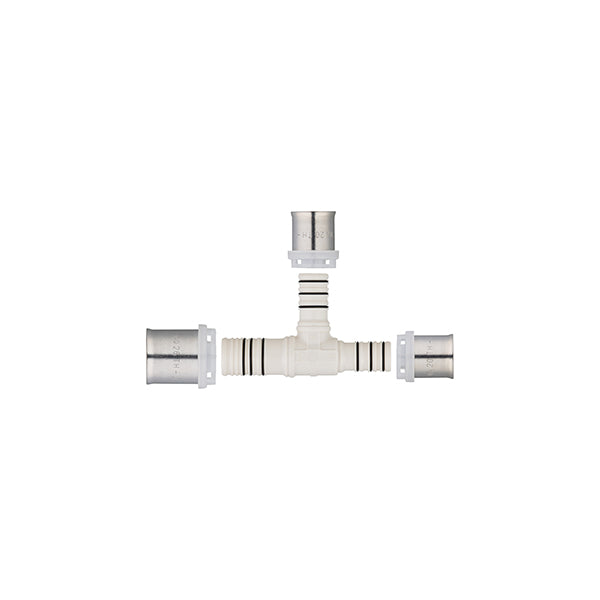

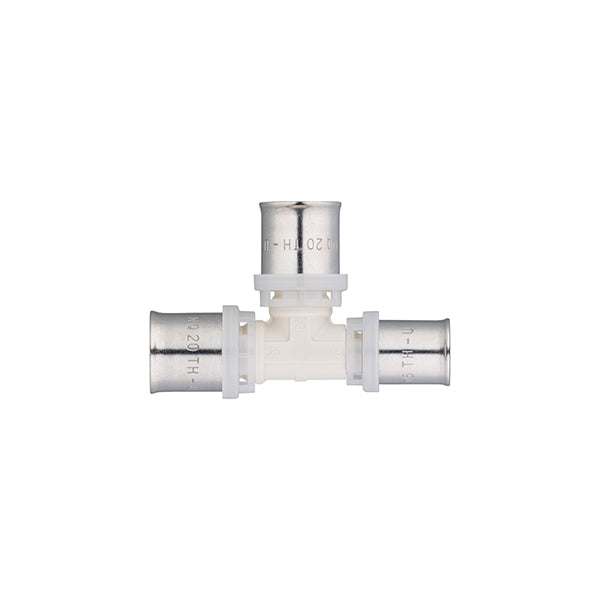

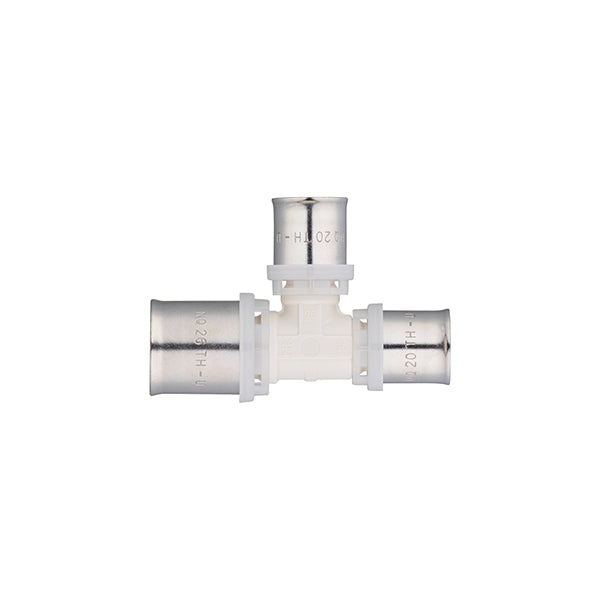

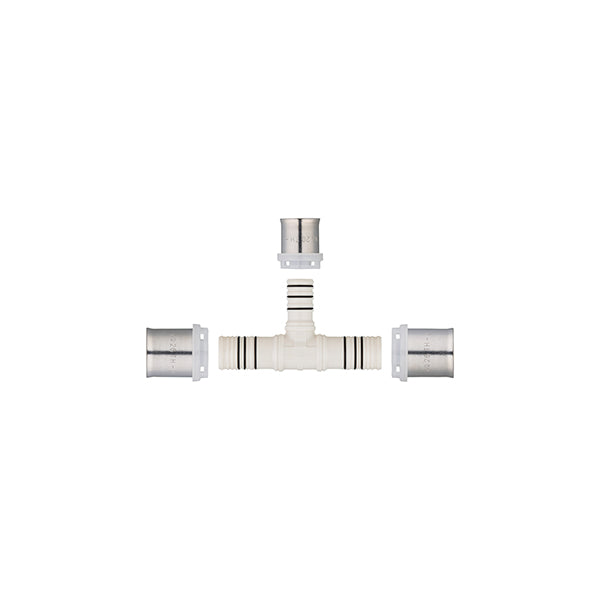

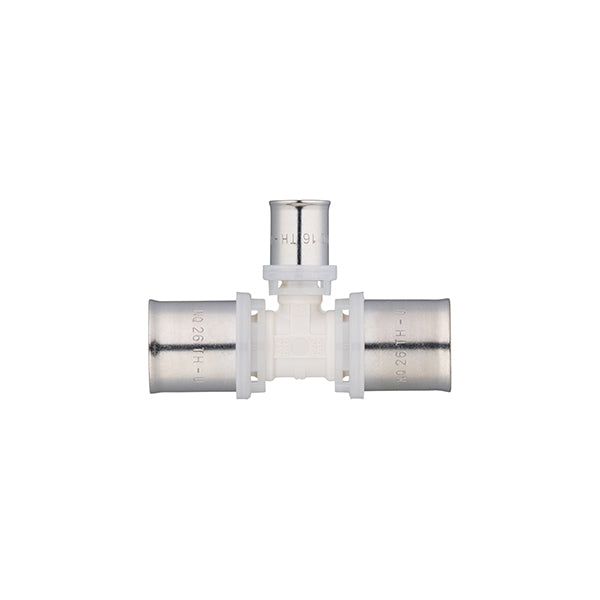

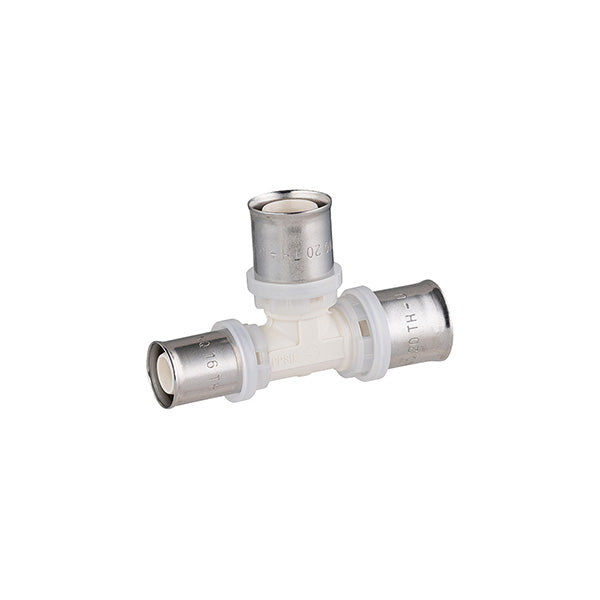

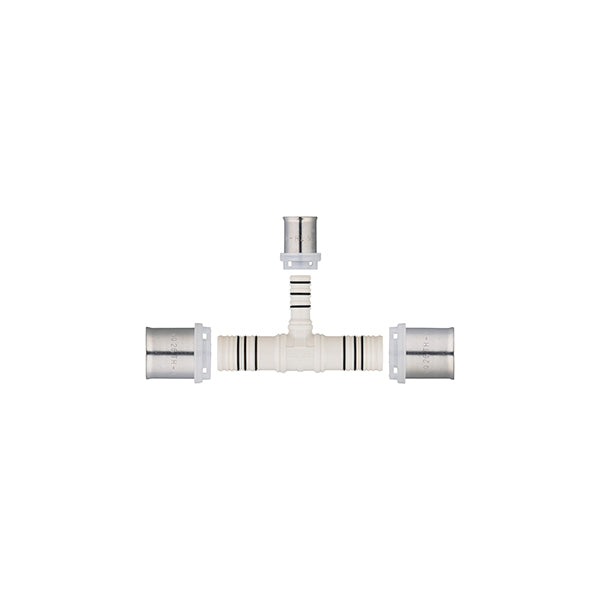

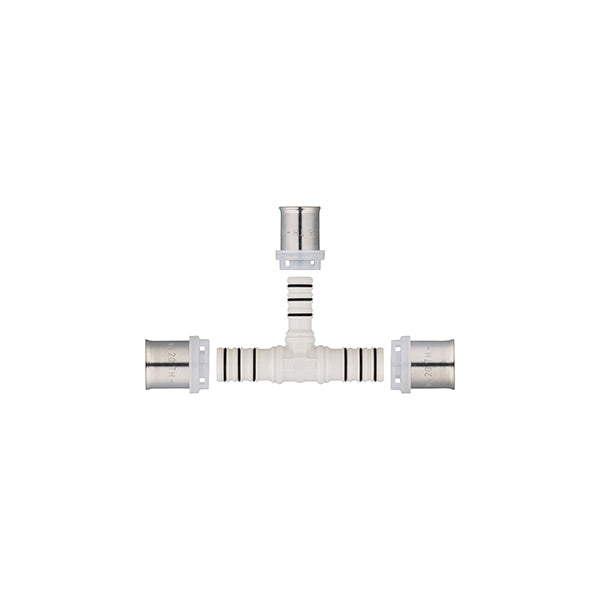

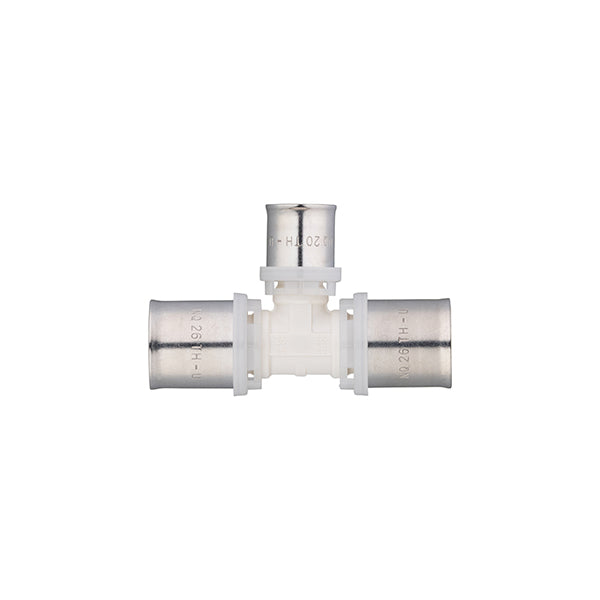

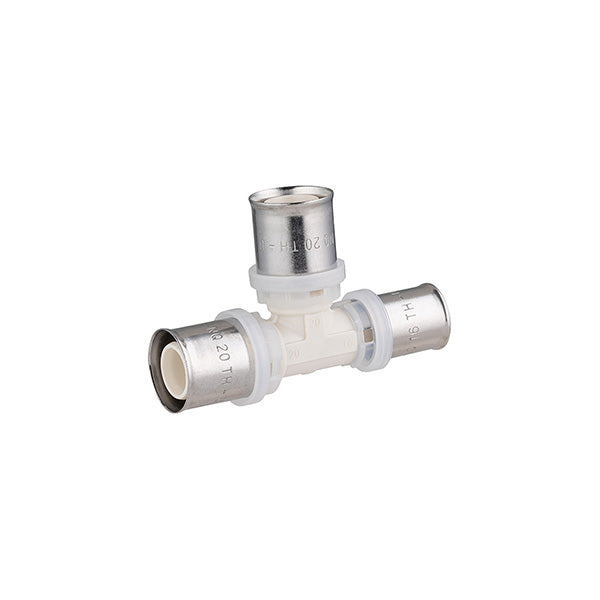

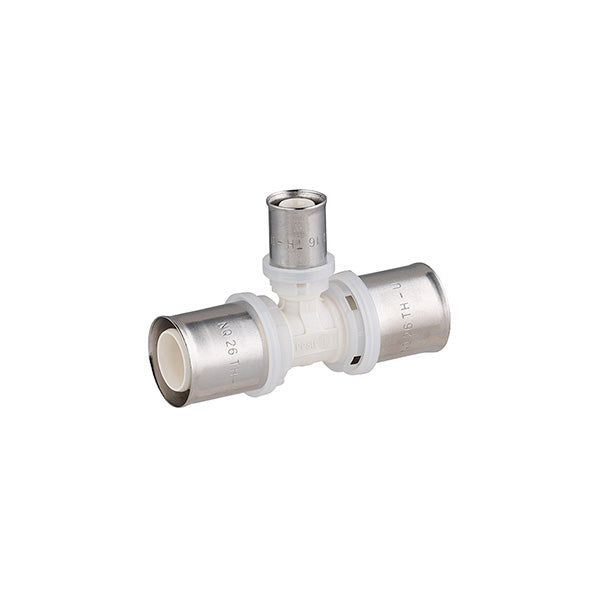

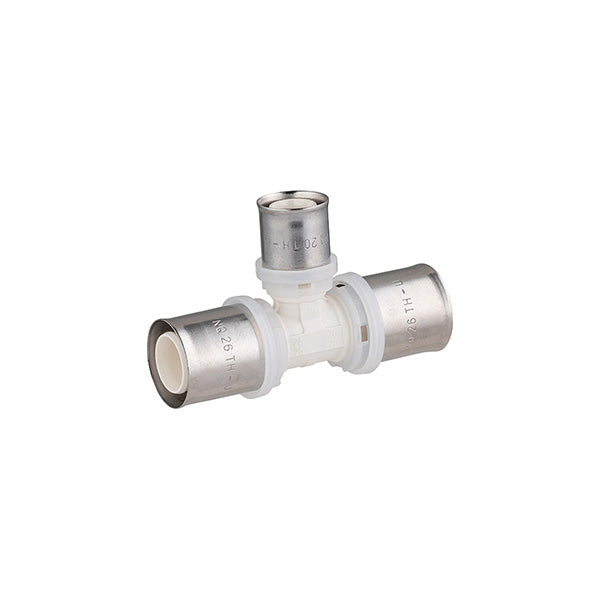

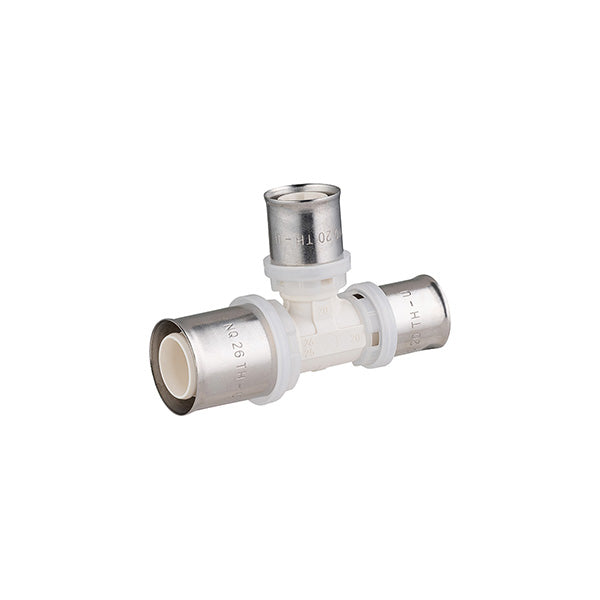

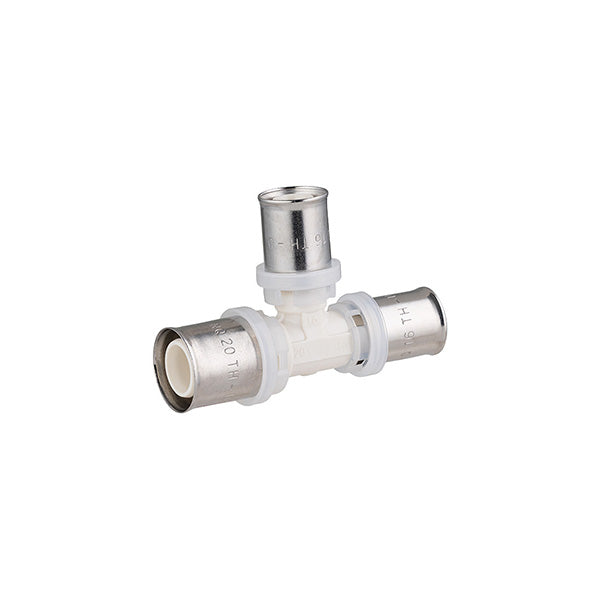

Raccord PPSU multicouche à sertir té réduit
