Vous permet de créer une sortie de cloison de vos tubes Multicouche vers l'alimentation de votre robinetterie de douche avec une finition impeccable, par la réalisation de 2 sorties parfaitement calibrées à un entraxe de 150 millimètres, et ajustables en profondeur selon l'épaisseur de votre carrelage
Raccordement en multicouche à sertir diamètre 16 millimètres ou 20 millimètres
Raccords monoblocs
Les raccords monoblocs permettent d'éviter un raccordement à visser derrière la cloison
Profil de sertissage
Raccords multi profils : TH, H ou U
Raccordement de la Robinetterie de Douche ou Baignoire
Pour alimenter en eau une douche ou une baignoire
La platine positionne les sorties à entraxe 150 millimètres
Sortie en mâle 3/4 (20x27) pour raccordement directement sur la robinetterie = pas besoin des raccords excentrés
Raccordement Mâle 3/4 (20x27) à Entraxe 150 millimètres
Réglable en épaisseur
3 saignées dans les raccords permettent de s'adapter à l'épaisseur du revêtement mural
Épaisseur de la cloison creuse (placo, etc ...) maximum 20 millimètres
Matériel Nécessaire
Une sertisseuse ou une pince à sertir manuelle
+
Une perceuse visseuse, un niveau, un crayon et une clé plate
Regardez la vidéo de montage ⬆️⬆️
Étapes de Montage
1- Réalisez un marquage
Tracez une ligne droite horizontale de niveau
Marquez la position des chevilles de fixation
Marquez les trous pour passer les alimentations en eau
2- Percez
Percez 2 trous de diamètres 50 millimètres aux emplacement des sorties
3- Fixez
Faites passer vos tubes Multicouche au travers des trous de serrure de la platine
Positionnez la platine et fixez avec les chevilles fournies
Eau chaude à gauche, Eau froide à droite
4- Sertissez

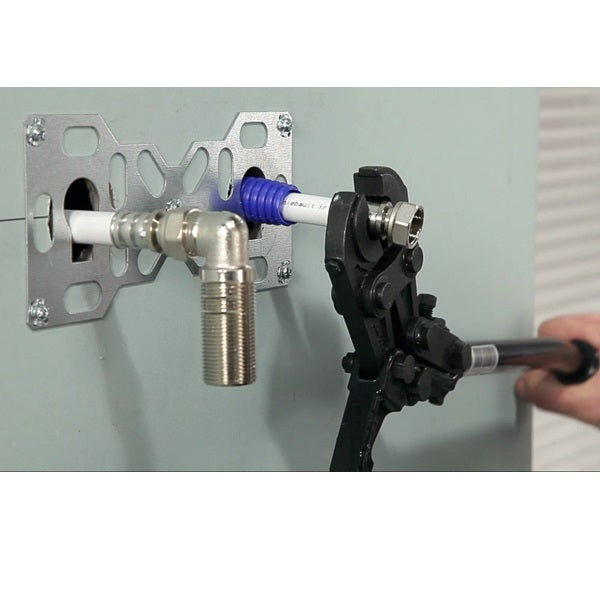

Raccordez les coudes à sertir fournis sur les tubes multicouche
5- Carrelez

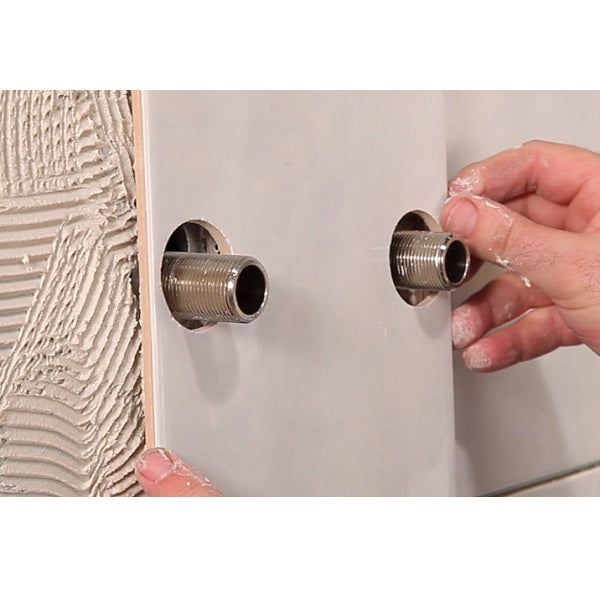

Positionnez les raccords sur la platine, selon l'épaisseur de votre revêtement, puis carrelez
6- Vissez
Vissez les contres écrous fournis, sans excès

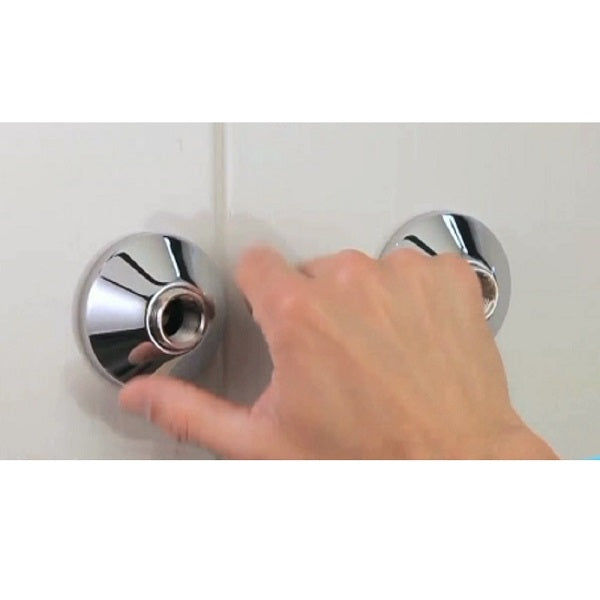

7- Placez les rosaces
Positionnez les rosaces fournies avec votre robinetterie de douche ou de baignoire

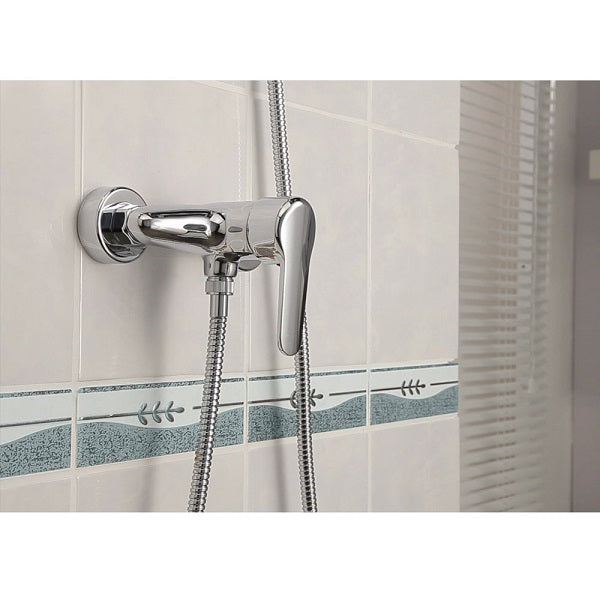

8- Installez la Robinetterie
Raccordez votre robinetterie directement sur les sorties en mâle 3/4 (20x27), pas besoin des raccords excentrés
C'est Terminé !
Raccords avec Avis Technique du CSTB
Avis Technique 14.1/19-2289_V1_E1
Le centre Scientifique et Technique du Bâtiment délivre ses avis techniques aux produits répondants aux plus hauts standards de qualité pour vos installations, en se basant sur ses essais en laboratoires, pour les raccords de plomberie = résistance à la pression, résistance aux coups de béliers et résistance aux chocs thermique
Raccord certifié norme NF
L'AFNOR délivre ses certificats NF aux produits répondants aux plus hauts standards de qualité pour vos installations, en se basant sur ses essais en laboratoires, pour les raccords de plomberie, NF 545 = résistance à la pression, résistance aux coups de béliers et résistance aux chocs thermique
Domaine d'Application
Eau chaude et Eau froide sanitaire pour raccordement d'une robinetterie murale
Raccord en laiton
Matériau durable, robuste, et recyclable à l'infini
Le laiton offre des avantages incomparables en termes de durabilité, il résiste à la corrosion, aux températures extrêmes et à la pression
Lors de la fabrication des raccords en laiton, tous les déchets générés sont recyclés à 100%, et valorisés auprès des transformateurs de métal afin de produire de nouveaux lots de matières premières, prêts à être usinés. Cela fait partie intégrante du process de fabrication des industries du laiton depuis toujours, et garanti une valorisation effective des déchets avec une filière stable, locale et existante depuis des décennies
100% Compatible Eau Potable
Raccords conformes à la réglementation en vigueur en France pour les matériaux en contact avec l'eau destinée à la consommation humaine

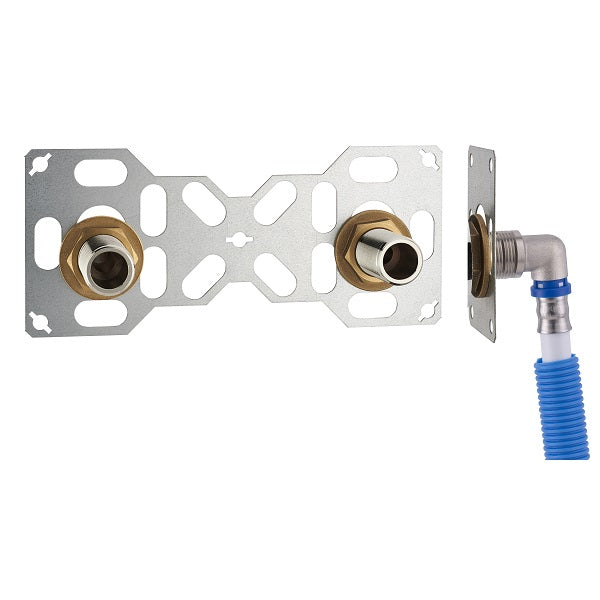

Platine complète prête à la pose
1 platine
5 chevilles et vis pour plaque de plâtre
2 raccords d'alimentation coudés Multicouche à sertir
2 contre écrous à plateau 3/4 (20x27)
1 notice de montage en Français
La platine douche est disponible pour le raccordement en Multicouche à compression
Egalement en PER à glissement, PER à compression et PER à sertir
Au besoin, utilisez une plaque de finition chromée
Existe en platine simple sortie pour alimenter une machine à laver
Platine Douche Multicouche à Sertir
