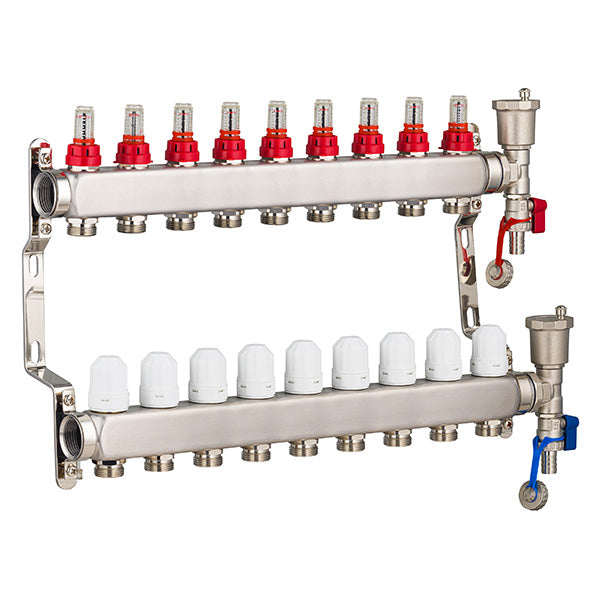

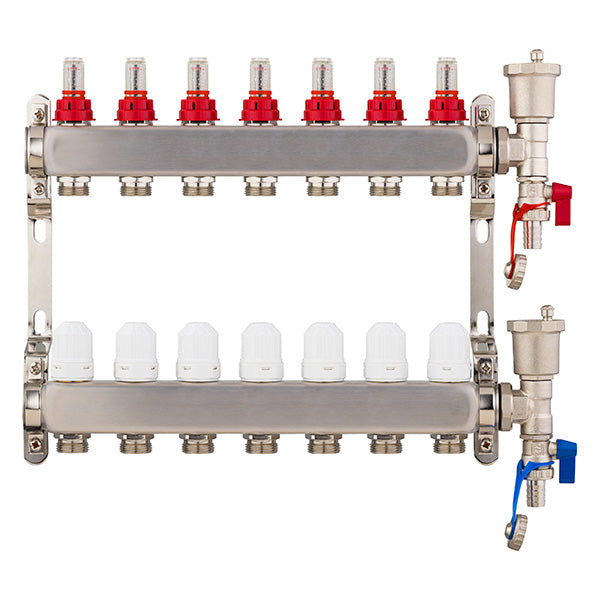

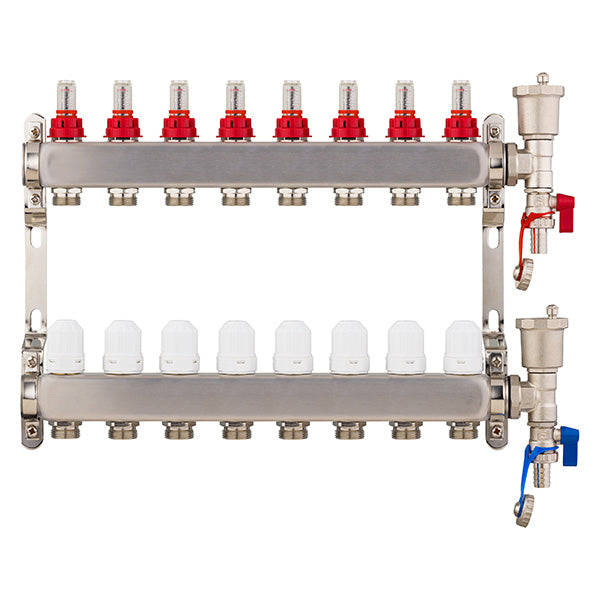

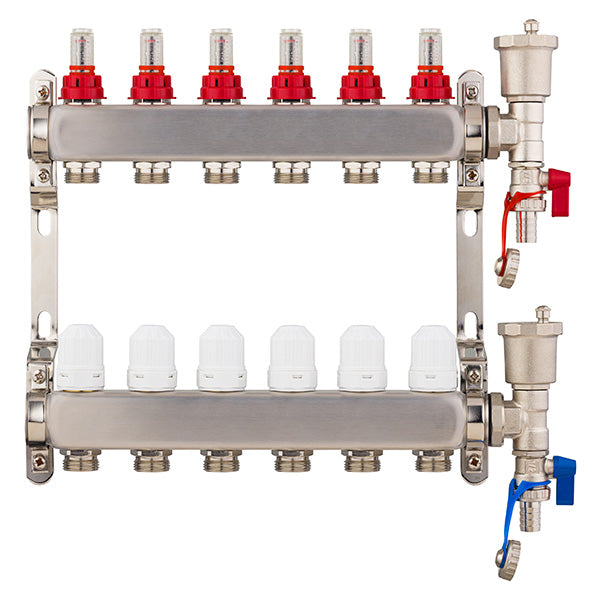

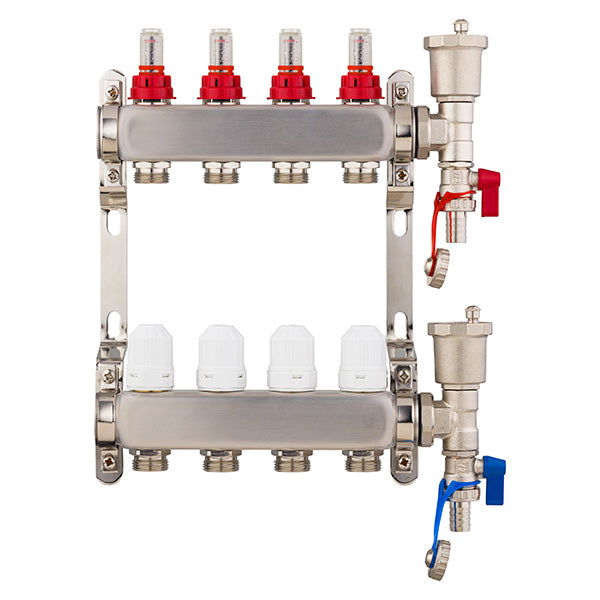

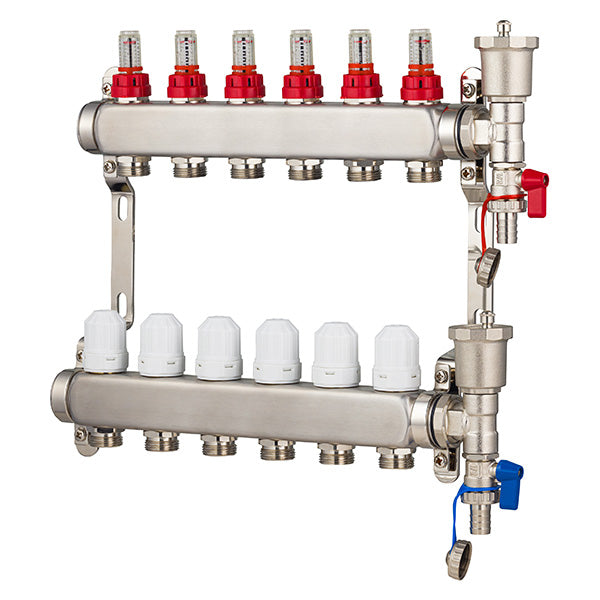

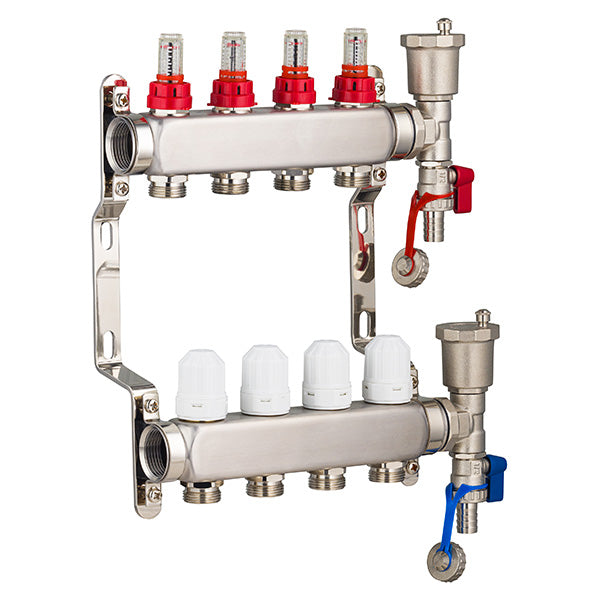

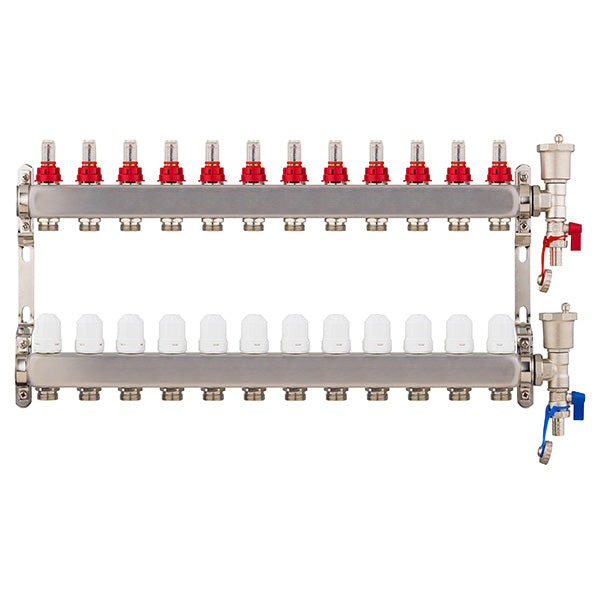

Le collecteur inox pour plancher chauffant et rafraîchissant est une solution idéale pour réaliser des installations de chauffage réversible par le sol. Conçu en acier inoxydable de haute qualité, ce collecteur garantit une durabilité exceptionnelle et une résistance accrue à la corrosion, même dans des environnements humides. Il est spécifiquement pensé pour les installations nécessitant un pilotage précis des débits et des températures.

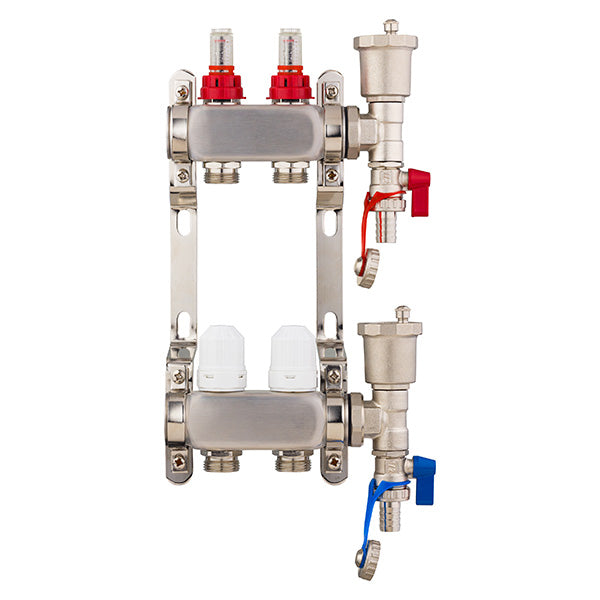

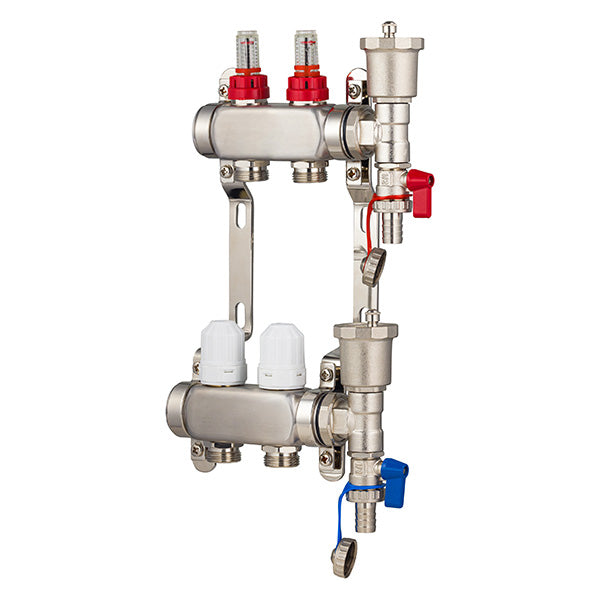

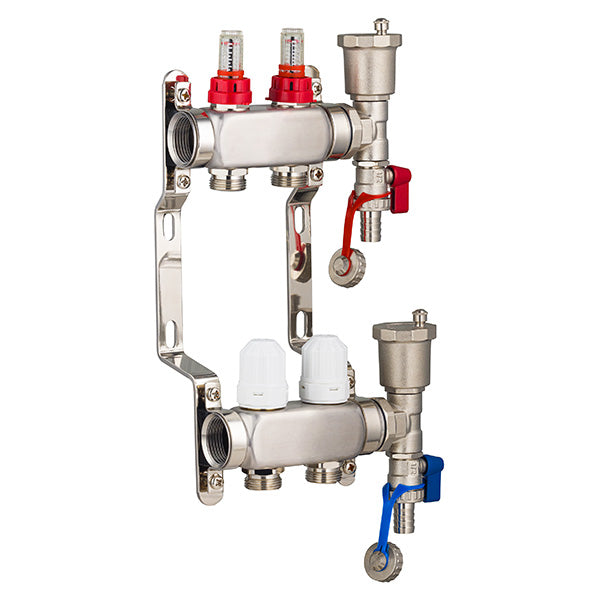

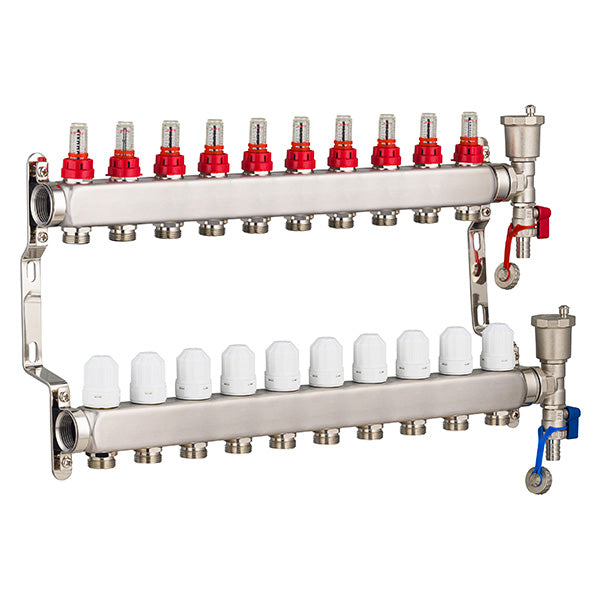

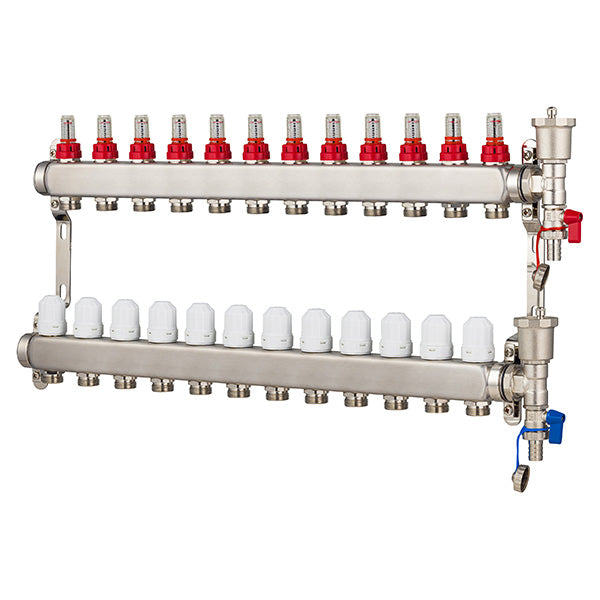

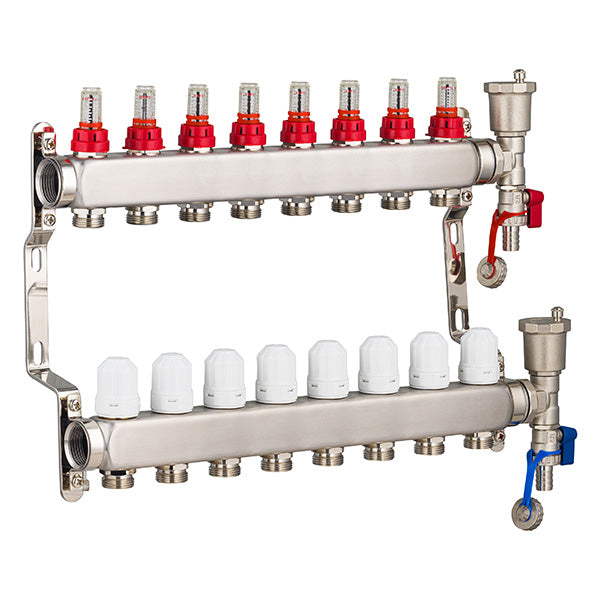

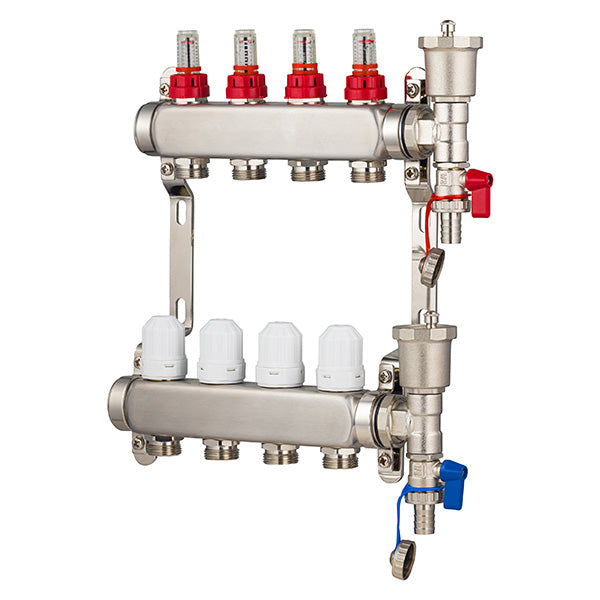

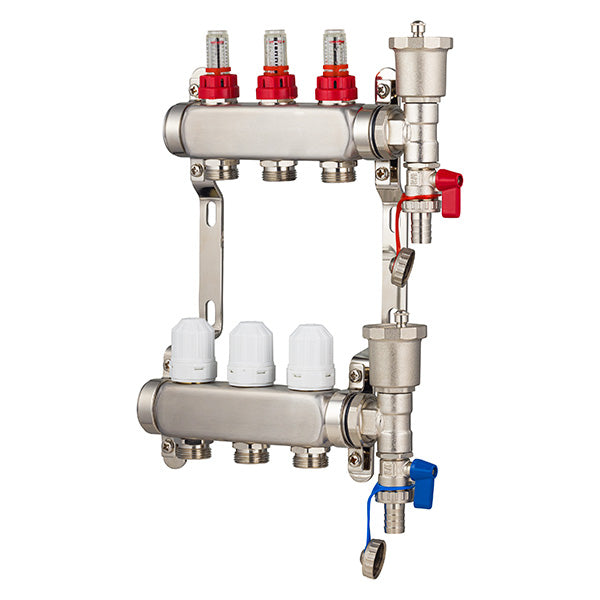

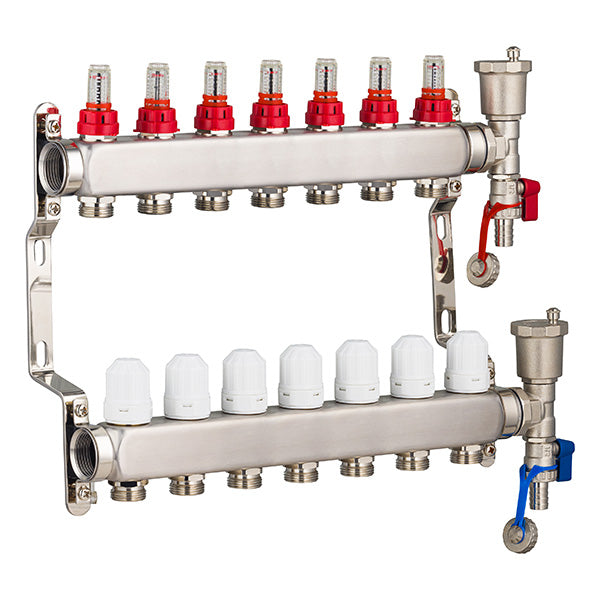

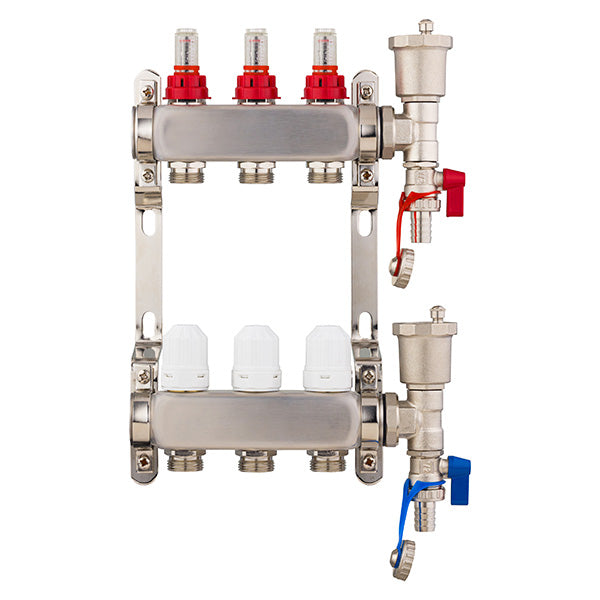

Le produit se compose de deux barres distinctes :
- Collecteur départs : équipé de deux débitmètres gradués (indiqués en rouge) qui permettent un réglage précis et visuel du débit sur chaque boucle. Chaque débitmètre est pourvu d’une capsule de verrouillage du réglage afin de sécuriser la configuration hydraulique et d’éviter tout dérèglement involontaire lors de l’utilisation ou de la maintenance.
- Collecteur retours : intègre des vannes thermostatisables compatibles avec des têtes thermostatiques M30 x 1.5 (non incluses). Chaque vanne est équipée d’un capuchon de protection blanc, permettant un contrôle mécanique.
Les deux collecteurs sont montés sur une platine support en inox robuste qui assure un maintien parfait et une installation facilitée. Les modules de vidange intégrés sont équipés de vannes quart de tour repérées par des leviers bleus et blancs, permettant une maintenance aisée, le remplissage, la purge ou la vidange du système.
Ce collecteur peut être intégré à un système de chauffage réversible, permettant ainsi un fonctionnement en mode chauffage ou rafraîchissement, en étant équipé d'un isolant thermique adapté, prévenant le phénomène de condensation. Il s’adapte parfaitement aux exigences des planchers chauffants et rafraîchissants modernes grâce à sa conception fiable et pratique.
Il est fortement recommandé de poser des vannes équipées de thermomètres, disponibles en modèles droits, ou équerres selon la configuration de l'installation.
Guide de choix du modèle
|
Surface du plancher chauffant |
Nombre de circuits nécessaires |
|---|---|
| 30 m² | 2 circuits |
| 40 m² | 3 circuits |
| 50 m² | 4 circuits |
| 60 m² | 5 circuits |
| 70 m² | 6 circuits |
| 80 m2 / 90 m² | 7 circuits |
| 100 m² | 8 circuits |
| 110 m2 / 120 m² | 9 circuits |
| 120 m2 /130 m² | 10 circuits |
*m² = mètre carré
*circuit = boucle
Une boucle ne peut pas alimenter 2 pièces différentes
Plusieurs paires de collecteurs peuvent être nécessaires pour la réalisation conforme d'une installation, pour conserver l'homogénéité des longueurs des boucles sur chaque paire de collecteurs, et la position centrale de chaque paire de collecteurs par rapport au circuit alimenté.
