Raccord en té avec une branche orientée à 87° 30 pour l'évacuation des eaux usées par un réseau PVC
Permet de raccorder 3 tubes PVC entre eux avec un angle à 87 degrés, et ainsi réaliser un piquage sur une descente existante
Raccordement mâle - femelle = pour suivre le sens de circulation de l'eau
A coller avec une colle adaptée au raccordement du PVC
Schéma général du raccord
Tableau des dimensions utiles
|
A Diamètre du tube (millimètres) |
L Longueur en butée (millimètres) |
L1 Longueur à l'axe (millimètres) |
L2 Longueur butée - axe (millimètres) |
L3 Longueur butée - axe (millimètres) |
|---|---|---|---|---|
| 32 | 23,00 | 34,0 | 41,0 | 41,0 |
| 40 | 27,00 | 40,0 | 51,0 | 51,0 |
| 50 | 32,00 | 49,0 | 17,0 | 17,0 |
| 80 | 47,00 | 72,0 | 100,0 | 100,0 |
| 100 | 57,00 | 89,0 | 124,0 | 124,0 |
| 125 | 61,00 | 103,0 | 156,00 | 156,00 |
La norme NF E, accordée par le Centre Scientifique et Technique du Bâtiment, atteste de la conformité des raccords sur les points critiques de qualité ci dessous
- Étanchéité des montages
- Durée de vie de 50 ans (100 ans en enterré)
- Interchangeabilité avec d'autres marques de tubes et raccords
- Résistance aux variations de température
- Résistance aux chocs
La norme NF ME, ou "norme feu" est obligatoire sur certaines installations en collectivité ou sur des bâtiment à partir d'une certaine taille.
Elle apporte des gages de sécurités en cas d'incendie
- Résistance au feu des parois
- Contrôle des dégagements de fumées

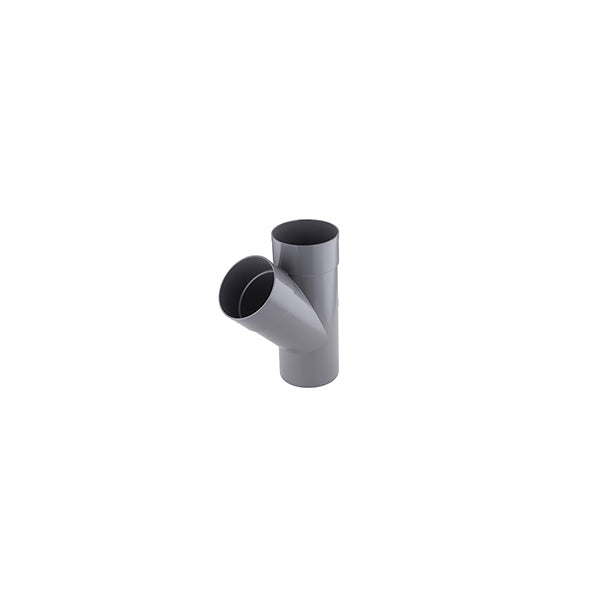

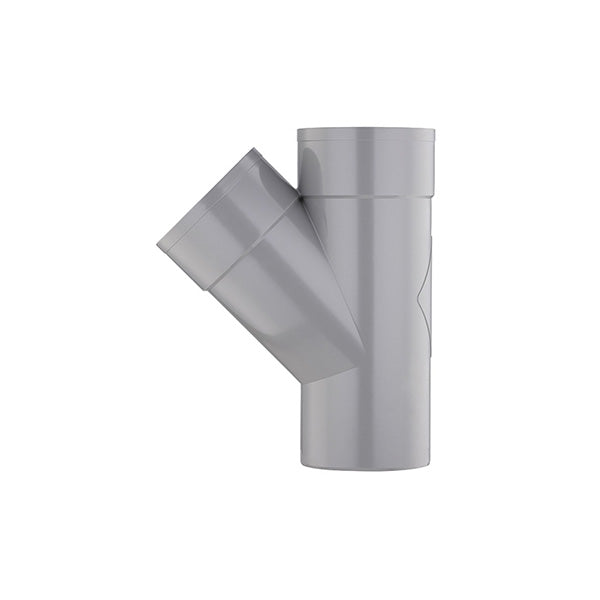

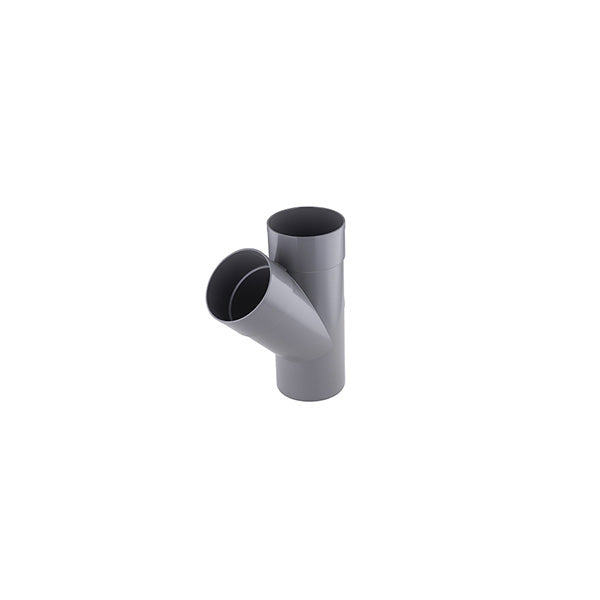

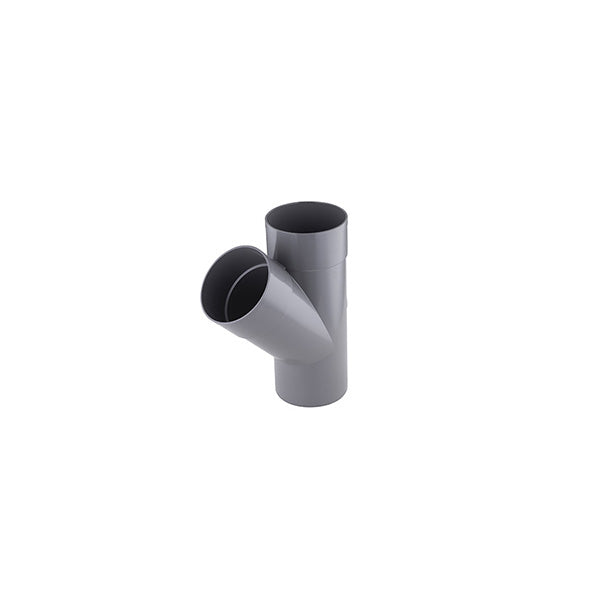

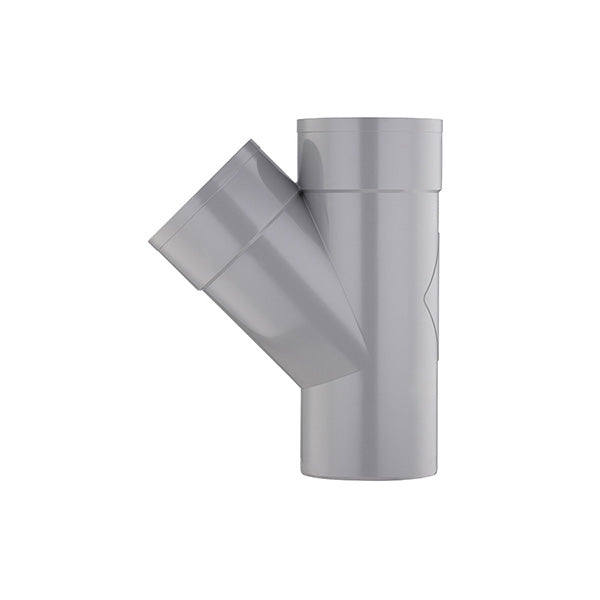

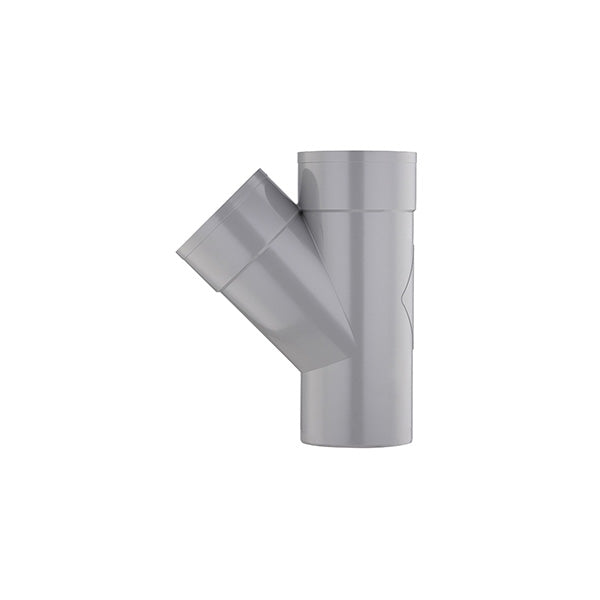

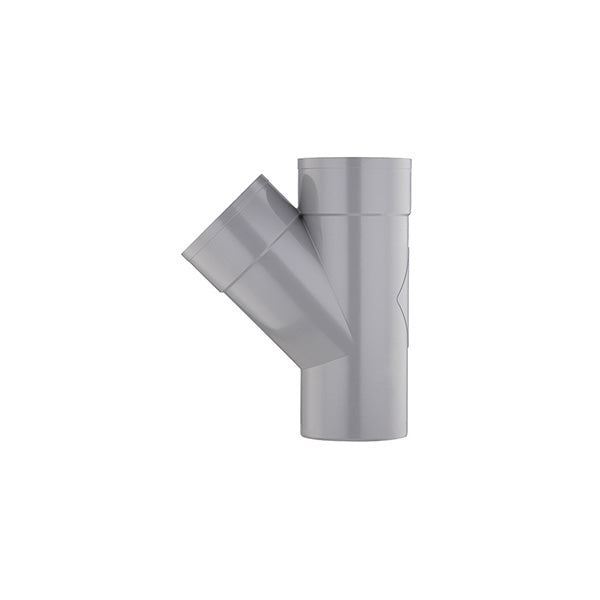

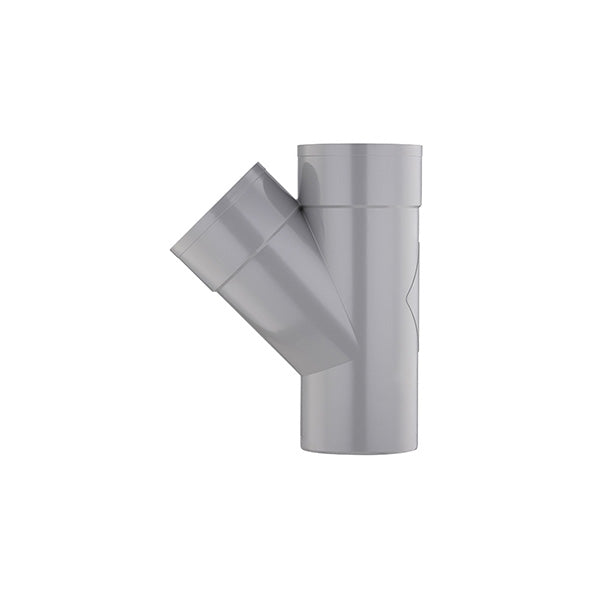

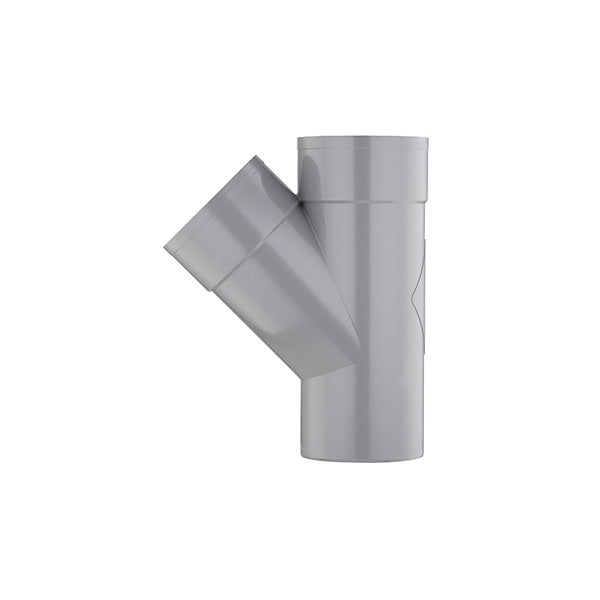

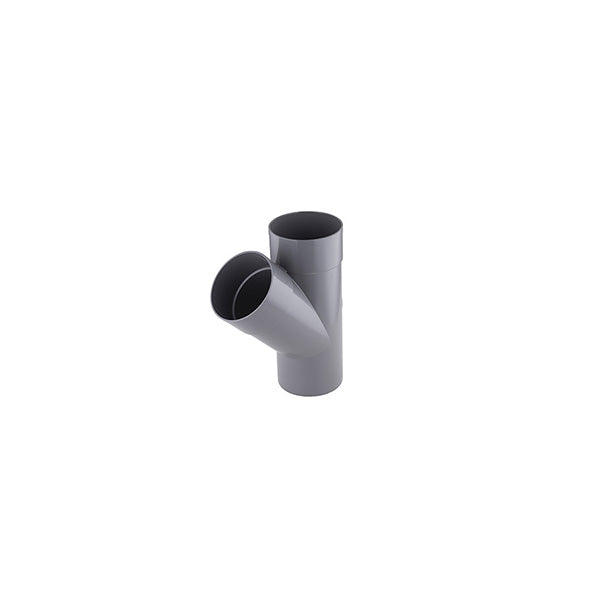

Culotte PVC 45° mâle femelle
